Comparador de desenhos

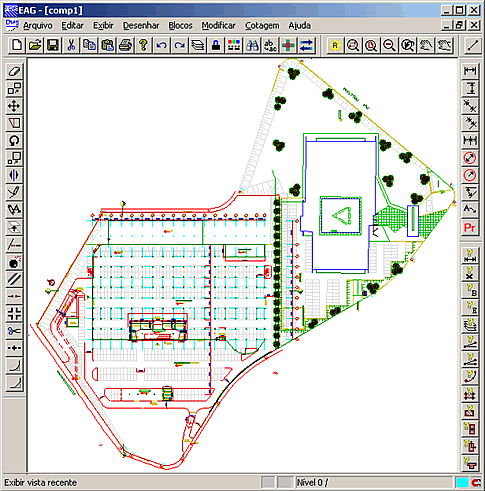

Alguma vez você já recebeu uma revisão de um desenho complexo de arquitetura e teve que alterar o projeto estrutural sem ter certeza do que mudou de uma revisão para outra? Por exemplo, com um desenho de arquitetura em escala 1:500, como o mostrado abaixo:

Não é uma situação desejável de projeto, mas temos que lidar com ela. Foi desenvolvido um comando, nos Sistemas CAD/TQS V.13, que compara dois desenhos. Simplesmente carregamos o desenho da revisão anterior e o da atual, e chamamos o comando de comparação.

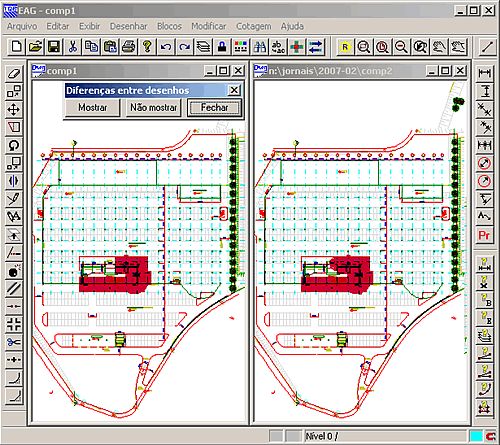

O editor abre os desenhos em duas janelas iguais e sincronizadas, com manchas vermelhas em torno das diferenças. Vamos aproximar a região do exemplo e observar os detalhes, desligando as diferenças.

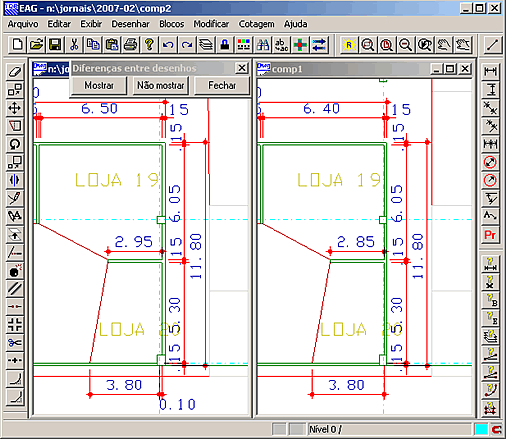

Neste exemplo, vemos apenas uma inocente movimentação de uma parede e dois pilares que estavam junto dela.

O comando comparador de desenhos mostra os itens que existem em um desenho e não em outro, e os que são diferentes, do ponto de vista de cada desenho. As manchas vermelhas são mantidas proporcionais à tela, de modo que são visíveis mesmo com nível de zoom muito alto, e permitem observar detalhes após aproximação.
