SCP - Gerenciamento de rede

A viabilidade de certos projetos depende de trabalho em equipe. Projetistas diferentes trabalham em partes diferentes de um projeto em paralelo. Cada projetista deve produzir resultados (memoriais de cálculo, desenhos de formas e armação, entre outros). O trabalho de cada um não deve se sobrepor ao do outro. Algumas partes do projeto dependem uma da outra, assim deve haver uma sincronização. A distribuição e a sincronização destes trabalhos depende de um coordenador, ou mais de um dependendo do projeto.

Quais as soluções para gerenciamento de projetos com os softwares e hardwares em uso?

Centralização e processamento do projeto no servidor

O avanço no hardware e nos sistemas operacionais permitiu a popularização de redes. Para evitar a duplicação de arquivos, centraliza-se os arquivos de projeto em uma máquina da rede (que chamaremos de servidor, em contrapartida às máquinas cliente ou local, de cada usuário). O sistema operacional permite mais de um usuário acessando o mesmo edifício no servidor, com certas restrições. Mas o acesso ao servidor precisa ser feito com cuidado, pois existem problemas difíceis de contornar.



O Serviço de Compartilhamento de Projetos TQS (SCP)

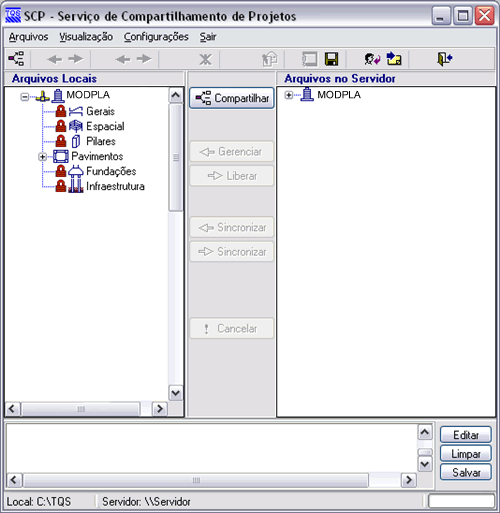

O SCP é uma ferramenta simples para auxiliar a coordenação de projetos em rede. É fácil entender o seu funcionamento, pois apenas quatro regras são definidas:

  • Um projeto é definido por um - e somente um - edifício, que fica no servidor.
  • Cada projetista trabalha com uma cópia local do edifício.
  • Cada projetista gerencia (ou possui) um conjunto de pastas convencionadas do edifício.
  • Somente os arquivos nestas pastas podem ser alterados. Nenhum outro projetista gerencia as mesmas pastas.
  • Ao sincronizar um edifício com o servidor, as pastas gerenciadas pelo projetista vão para o servidor, e as não gerenciadas vêm do servidor para o local.

Todo o funcionamento do sistema é decorrente das regras acima. O SCP permite trabalhar na velocidade do computador local, e ao mesmo tempo desenvolver projetos em equipe usando a rede sem interferência entre os projetistas.

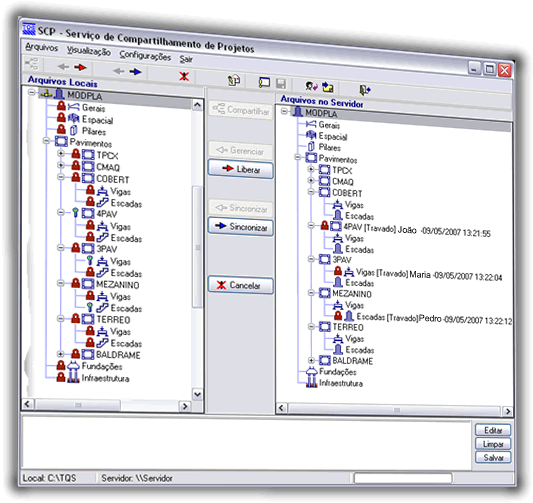

Funcionamento de um edifício gerenciado

Foram implantadas travas nos edifícios gerenciados pelo SCP de modo a manter coerência com o trabalho na rede. As regras do SCP implicam nas operações:

  • Só é possível editar desenhos em pastas gerenciadas
  • Só é possível editar critérios em pastas gerenciadas. Para editar critérios comuns do edifício, é necessário gerenciar todo o edifício.
  • Para editar os dados do edifício (modelo estrutural, lista de pavimentos, etc), é necessário gerenciar todo o edifício.
  • A edição de plantas só permite a inclusão de desenhos de pastas gerenciadas.
  • Só é possível editar o modelo estrutural do edifício das pastas gerenciadas.
  • Para editar pilares e elementos inclinados no Modelador, é necessário gerenciar também a pasta Espacial.
  • Para fazer processamento global, é necessário gerenciar todo o edifício.

Projetistas diferentes podem trabalhar em pavimentos diferentes no Modelador Estrutural, inclusive com pilares. Após a sincronização dos arquivos na rede, pode ser necessário acionar o comando "Refazer intersecções" para que os elementos na planta reinterceptem elementos espaciais modificados por outros projetistas.

Mensageiro TQS

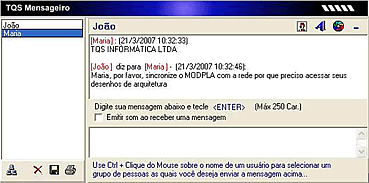

Já que os projetistas precisam comunicar entre si inclusive para solicitar sincronização, disponibilizamos junto com o SCP um programa de comunicação em rede, chamado de "Mensageiro-TQS". Este programa permite comunicação instantânea entre um projetista e outro através dos computadores da rede, e é utilizado há vários anos dentro da TQS:

Histórico das operações

O SCP armazena por edifício o histórico de todas as operações realizadas, com data, hora, usuário e operação.

Consultando o histórico por exemplo, pode-se decidir se se é possível fazer o backup do edifício ou se falta a sincronização de projetistas que tem pastas gerenciadas.



Controle de Emissão de Plantas (CEP)

Aproveitando a centralização de dados na rede, estamos agregando também ao SCP um sistema de Controle de Emissão de Plantas, o CEP. Após os eventos de edição de plantas e plotagem, o gerenciador chama automaticamente o CEP e inclui as plantas editadas e/ou plotadas.

Além dos dados das plantas emitidas como data e hora, são armazenadas informações de todos os desenhos nas plantas e respectivas datas de modificação. Outras informações podem ser definidas pelo projetista em cada planta, tais como quaisquer observações a respeito de revisões e outras.

Finalmente, o CEP emitirá um protocolo de entrega por planta, que poderá ser usado pelo projetista como um documento associado à entrega efetiva ao contratante. O CEP poderá ser acionado também a partir do SCP.

Instalação e configuração

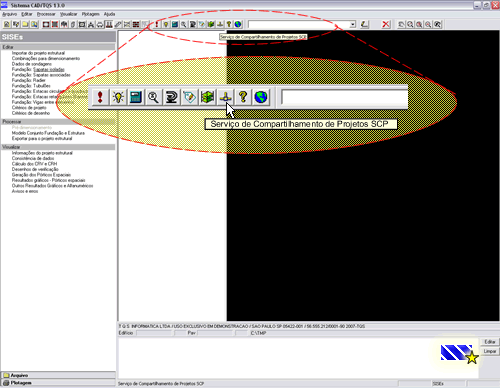

O SCP será instalado automaticamente junto com o CAD/TQS versão 13. Na primeira utilização, defina dentro do SCP a pasta do servidor onde os projetos CAD/TQS serão compartilhados.

Apesar do SCP se tratar de um serviço, na primeira versão não será formalmente um serviço rodando no servidor, mas um sistema local que acessa o servidor. Com isto, teremos automaticamente compatibilidade tanto com servidores baseados em Windows quanto em Linux.

Exemplo do uso do SCP

Exemplo de utilização do SCP conforme artigo enviado em 26/03/2007, para a ComunidadeTQS, pelo Engº Abram Belk.
