O TQS Steel® é um módulo opcional dos Sistemas CAD/TQS.
Essa nova ferramenta de cálculo do TQS Steel® torna disponível a verificação automática de vigas mistas de concreto e aço de acordo com as especificações da ABNT NBR 8800:2008.
Resumidamente, os principais recursos são:
a) Verificação de momento fletor (positivo e negativo) e força cortante no estado limite último. Se houver necessidade de reforços, o programa especificará enrijecedores de alma e/ou armadura complementar para a laje.
b) Verificação do nível de tensões em serviço e deslocamentos no estado limite de serviço. Quando possível, será indicado o valor da contra flecha necessária.
c) Cálculo da área da armadura de costura necessária para a laje.
d) Cálculo do número de conectores de cisalhamento.
e) Definição de interação completa ou parcial entre o perfil metálico e a laje, de forma a ser possível otimizar o número de conectores de cisalhamento.
f) Cálculo estático realizado com base na composição de três pórticos espaciais para as verificações do estado limite de serviço.
- O primeiro possui as vigas metálicas isoladas recebendo a carga de seu peso próprio e do concreto (que no momento considerado ainda não desempenha função estrutural).
- O segundo possui as seções mistas, porém, com a seção de concreto reduzida, visando simular os efeitos de fluência e retração do concreto. Neste pórtico entram as cargas de longa duração.
- O terceiro e último pórtico possui as seções plenas de aço e concreto resistindo aos carregamentos de curta duração.

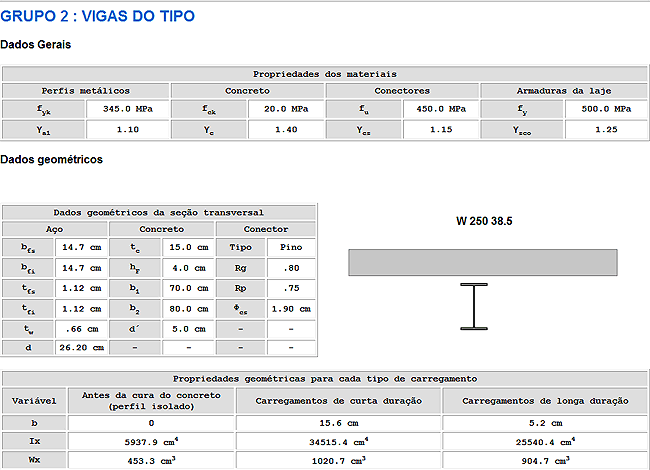

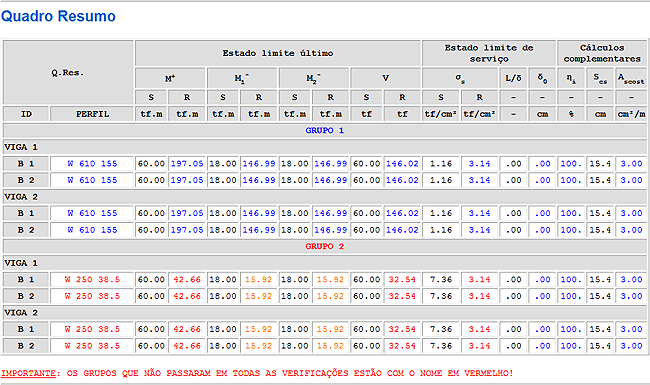

g) Memória de cálculo apresentada para várias vigas mistas simultaneamente num relatório geral, bem como a indicação de um candidato a perfil mais econômico para cada uma delas.

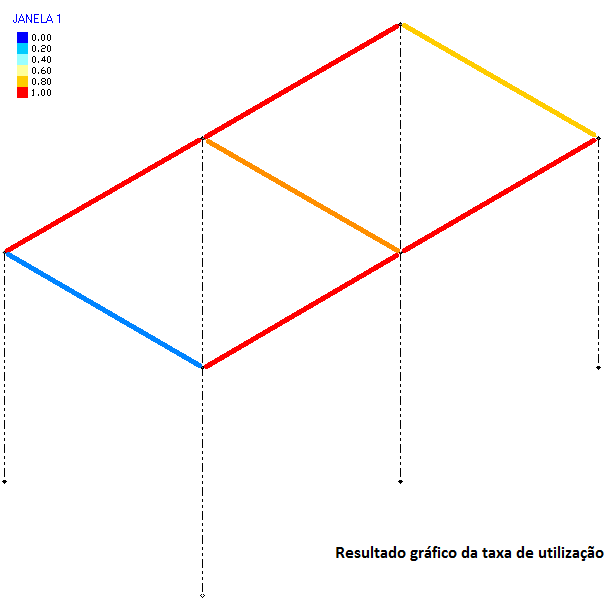

h) Representação em escala de cores da taxa de utilização para cada viga mista do pórtico no estado limite último.
