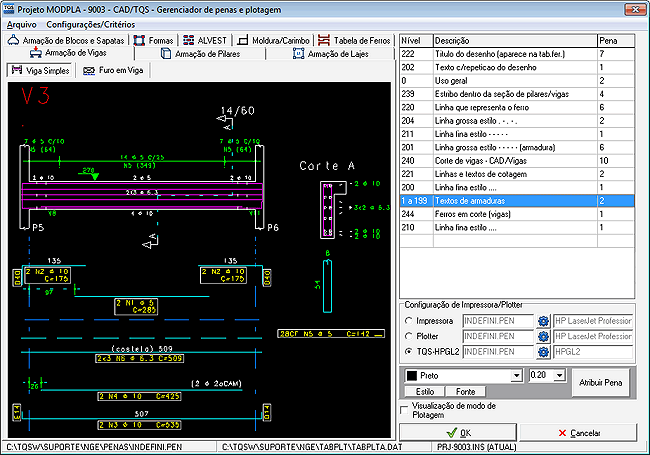

O novo programa de gerenciamento de penas permite que a configuração das cores e espessuras de plotagem seja realizada de forma mais intuitiva. Em sua janela principal é apresentada uma figura padrão para cada tipo de desenho que seja possível configurar (Vigas, Pilares, Formas, Moldura, Alvest, etc) com os principais elementos de desenho presentes, conforme apresentado a seguir.
Ao lado direito, há uma lista com os níveis que estão presentes no desenho e o número da pena que está associada. Passando com o mouse pelo desenho, todos os elementos que estão no mesmo nível aparecem destacados, o mesmo acontece quando a descrição na lista ao lado direito é selecionada.
A tabela de penas que está configurada para cada dispositivo é automaticamente lida e mostrada na tela, assim como os dispositivos de plotagem. O mesmo ocorre com as tabelas de plotagem, que são atualizadas para edição de acordo com o desenho que estiver aberto.

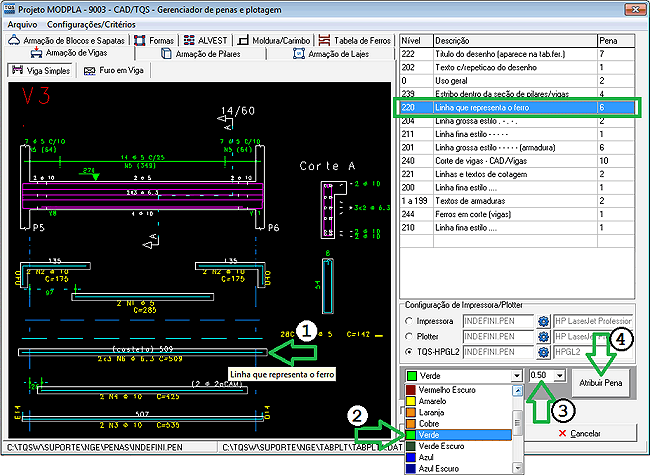

Com o gerenciador de penas, o usuário não precisará mais saber em que nível certa linha está desenhada, quais as tabelas de pena disponíveis ou tabela de plotagem associada a cada desenho, podendo visualizar e modificar o que desejar sem a necessidade de conhecer profundamente essas interações. Tudo o que o usuário precisará é selecionar na tela a linha que deseja alterar, escolher uma cor e uma espessura, e confirmar a alteração.

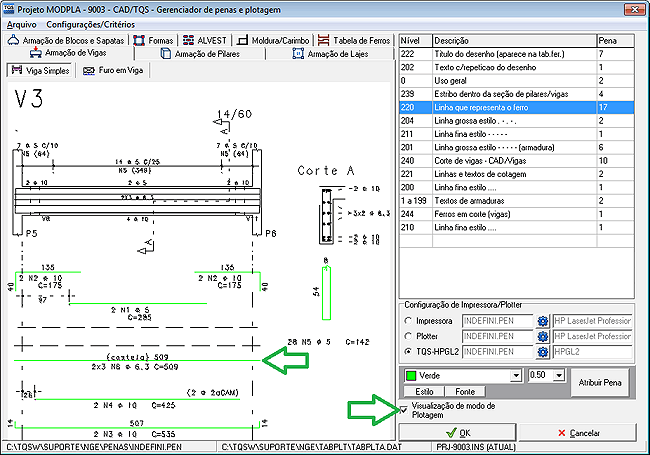

O resultado da nova configuração pode ser visualizado em tempo real na mesma janela.
