Desenhos verificados para execução

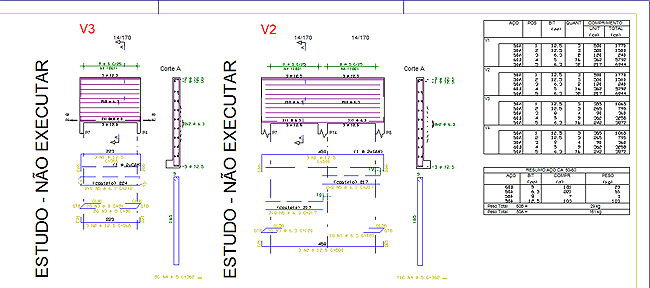

É difícil de acreditar que desenhos gerados por programa e não verificados pelo engenheiro estrutural possam ir para uma obra. Para melhorar o controle de qualidade de projeto e diminuir este tipo de problema, todos os desenhos gerados em um edifício criado na versão 17 devem ser marcados como "Verificados" antes de serem plotados. Os desenhos não marcados com essa informação passam a ser plotados com uma tarja.
Qualquer desenho (DWG-TQS) editado é automaticamente marcado como "Modificado" pelo sistema. Desenhos "Verificados" e "Fora do Projeto" devem ser interativamente indicados pelo engenheiro por meio de comandos específicos presentes numa nova barra de ferramentas do editor gráfico.

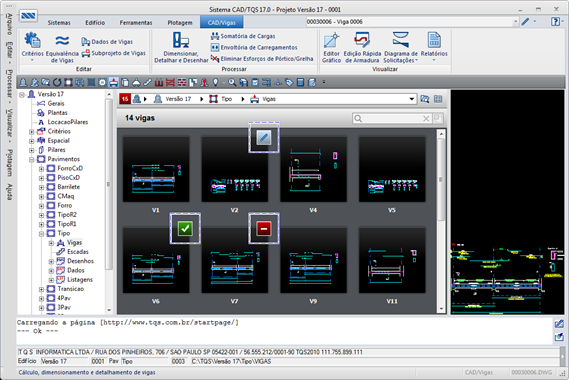

Os editores rápidos de armadura de vigas, pilares e lajes também permitem gravar desenhos com status "Verificado". É possível reconhecer, na lista de desenhos do gerenciador e na árvore de edifícios, quais desenhos já foram verificados ou não. Essas indicações também podem ser visualizados no novo painel central do Gerenciador, o TQS Desktop.
Proteção contra eliminação de desenhos e backup automático
Um problema que envolve coordenação de projeto acontece quando um engenheiro aciona um processamento que regera desenhos que foram editados previamente. O resultado é que muitas horas de trabalho de edição de desenhos podem ser perdidas.

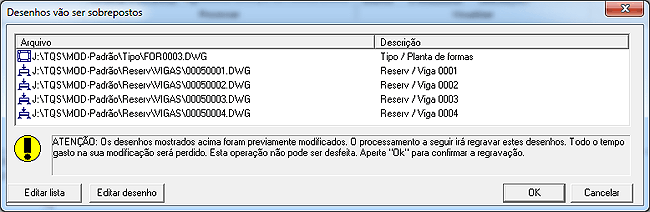

O sistema agora identifica quais desenhos foram editados e modificados por interação gráfica. Sempre que um processamento causar regeração de desenhos, antes o sistema verificará quais foram modificados, e se houver algum, emitirá uma mensagem com a lista destes desenhos.
Há duas alternativas: não reprocessar, ou processar e perder as modificações efetuadas. A janela permite editar os desenhos identificados para verificar as modificações. O comando de limpeza de arquivos do edifício também faz esta verificação.

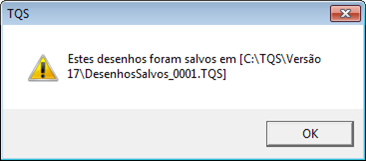

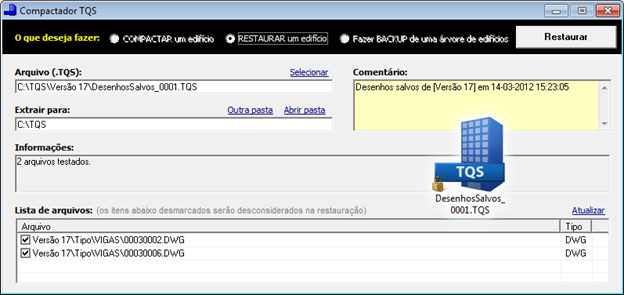

Ao optar pelo novo processamento, o sistema gravará automaticamente um backup (.TQS) de todos os desenhos até então modificados/verificados. Dessa forma, qualquer desenho que tenha sido editado, e depois sobreposto durante a geração dos novos desenhos, poderá ser restaurado facilmente.
