Pórtico e Grelha

Algumas alterações foram feitas no visualizador de pórticos e grelhas, que agora dispõe de uma série de alternativas de visualização de diagramas e deslocamentos através de representação de cores. No caso do Pórtico-TQS, especificamente, houve uma melhoria na distribuição das ações de vento. No caso do Grelha-TQS, houve modificações no tratamento de vinculações.

O visualizador de pórticos e de grelhas, em modo de diagramas ou deslocamentos, tem agora um reescalamento inteligente, eliminando a necessidade de se alterar a altura dos diagramas. Há ainda uma nova ferramenta, as barras deslizantes, para alteração da altura dos diagramas e textos diretamente na barra de ferramentas e visualização por cores dos esforços e deslocamentos.

Na visualização da reação nos apoios, é mostrada uma tabela com a somatória total de reações.

Foi introduzido um critério que permite o lançamento das vigas pelos eixos com sua cota Z real, com intersecção com o pilar no nível da barra da viga. Isto significa que a barra de um pilar pode ser segmentada em cotas Z diferentes, conforme a cota do eixo das vigas que chegam.

Lajes maciças em plantas de lajes nervuradas passaram a ser discretizadas automaticamente, sem a necessidade de lançamento das formas de nervuras.

As condições de contorno das lajes no Modelador passaram a ser consideradas automaticamente no modelo de grelha.

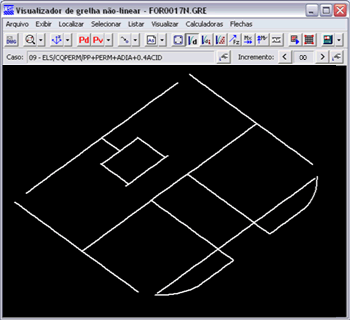

A análise não-linear física de pavimentos que considera a fissuração do concreto, a presença real das armaduras e a deformação lenta, foi adaptada para grelhas modeladas somente com vigas.
