Com a integração total do módulo de cálculo, dimensionamento e detalhamento de fundações aos sistemas CAD/TQS, houve necessidade de se implementar alguns recursos extras, para dirimir possíveis erros nos processos de definição de geometria, vinculações e também de ações sobre os elementos de fundação.

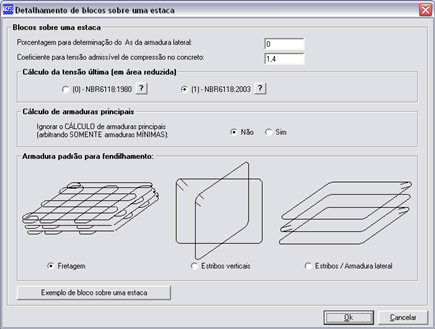

No caso de fendilhamento em blocos sobre 1 estaca, foram adicionadas mais duas novas opções de armaduras.

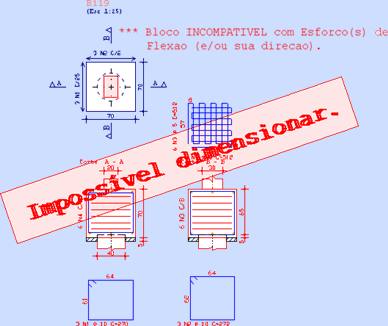

Para blocos que possuem 1, 2 ou 3 estacas alinhadas, foi adicionada a verificação quanto aos esforços residuais de flexão em função da resistência do concreto definida. Caso o resultado seja superior ao limite calculado pelo programa, é emitido então um erro, bem como também colocada uma tarja com o aviso “Impossível dimensionar” no desenho.

Há ainda na versão 12 do sistema CAD/TQS um comando dentro do Modelador que permite a importação dos dados de sapatas/blocos presentes no CAD/Fundações para o modelo estrutural. Desta forma, torna-se possível trabalhar com o detalhamento e geometria desses elementos dentro do CAD/Fundações e depois importar os seus dados para o modelo estrutural do edifício, facilitando a geração da planta final de cargas.
