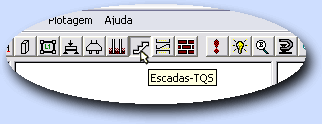

A grande novidade incorporada na versão 12 do sistema CAD/TQS é o ESCADAS-TQS. Trata-se de um novo sub-sistema destinado exclusivamente para o cálculo, dimensionamento e detalhamento de escadas.



É possível lançar mais de uma caixa de escada em um mesmo edifício. Foi criada também a definição de Pisos Auxiliares nos dados do edifício, possibilitando o lançamento de escadas com vários lances e patamares de forma eficiente.

Há, dentro do sub-sistema Escadas-TQS, uma calculadora de degraus, que auxilia o usuário a determinar o passo e espelho da escada levando em consideração a chamada "Equação do Conforto".

Para o cálculo e dimensionamento das escadas foram desenvolvidos dois métodos diferentes dentro do sistema ESCADAS-TQS: o processo refinado e o processo simplificado.

No primeiro, os elementos das escadas (vigas, lances e patamares) são modelados por pórtico espacial, sendo levados em conta no modelo global da estrutura. Inclusive é possível incluir nesta modelagem os elementos dos pavimentos imediatamente acima e abaixo do analisado, de tal forma que as condições de contorno sejam melhor retratadas.

No segundo, os elementos da escada (neste caso lances e patamares) podem ser dimensionados separadamente do edifício, possibilitando que escadas convencionais (retas e com vãos pequenos) e que não contribuam significativamente na rigidez da estrutura sejam analisadas de forma extremamente fácil e ágil.

Devido à existência de esforço normal no lance das escadas, o dimensionamento é realizado à flexão composta normal. O usuário tem acesso à calculadora de flexão composta para quaisquer verificações e conferência do cálculo da escada.

Acesse e assista aos vídeos com tutoriais de utilização do sub-sistema Escadas-TQS. São demostrados passo-a-passo como lançar, processar e vizualizar resultados através do processo refinado e do processo simplificado.
