O sistema CAD/Alvest - Alvenaria Estrutural de Blocos de Concreto - conforme os demais sistemas da TQS tem sido freqüentemente revisado/complementado para adaptação de novas funções e facilidades de utilização. Veja, a seguir, quais foram as principais modificações desta nova versão.
Pórtico/Ação do Vento
Cálculo dos esforços solicitantes devido a cargas horizontais de vento a partir de pórtico simplificado. Além do cálculo pelo método simplificado, agora o CAD/Alvest também possibilita a consideração destes esforços devido a cargas horizontais através de pórtico. Nesta opção são considerados:inércia real de cada parede e módulo de elasticidade em cada pavimento, grauteamento, altura real de cada parede e distribuição de pressões de vento ao longo da altura.

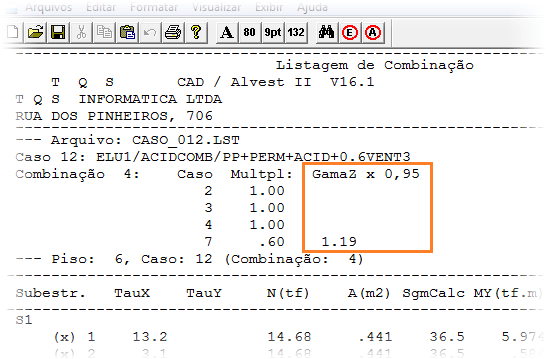

Gama-Z
Cálculo do coeficiente de estabilidade global do edifício. Este coeficiente também pode ser utilizado para a consideração dos efeitos de segunda ordem no edifício, tais valores são estimados, através da majoração dos esforços solicitantes devido à carga de vento por este parâmetro γz.

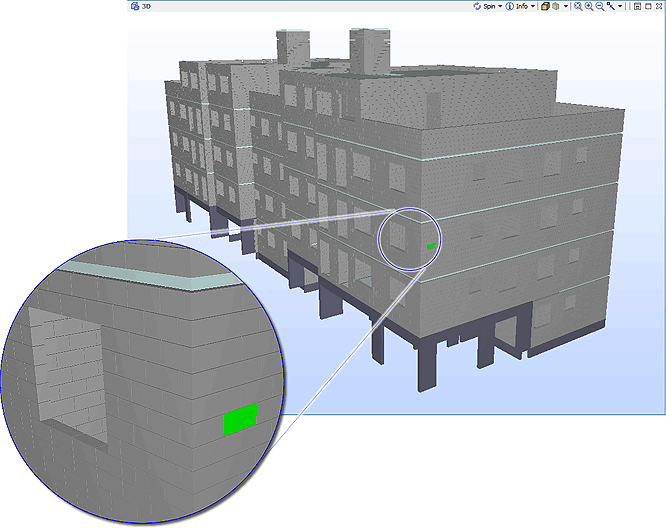

Exportação IFC
Exportação do modelo estrutural do CAD/Alvest segundo padrão IFC2x3 (Industry Foundation Classes). Este modelo contém a descrição volumétrica da geometria da estrutura e pode ser importado por diversos softwares de BIM incluindo o RST (Revit Structure Autodesk®).

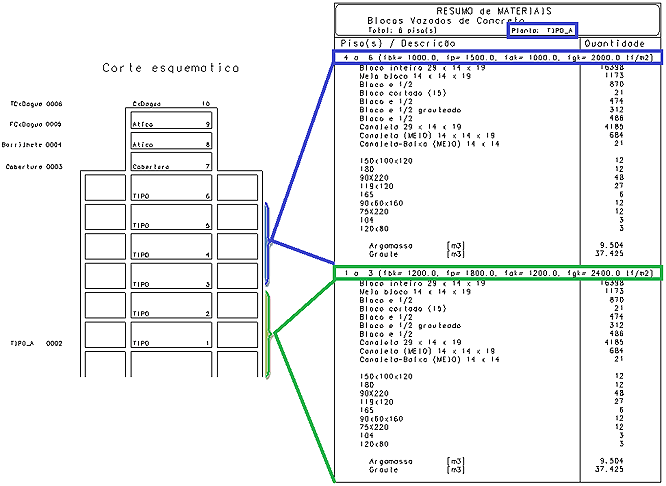

Lista de Materiais
Nova listagem de relação de materiais classificada por pavimento e pela resistência do bloco/pavimento. Portanto, para uma mesma planta "Tipo" que apresenta diferentes resistências de blocos entre seus pisos, a lista de materiais é agora organizada e separada para cada uma destas resistências.

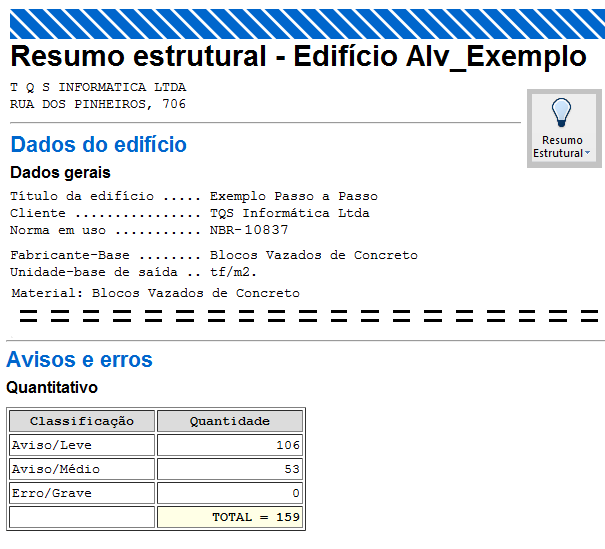

Resumo Estrutural
Foi implementado no CAD/Alvest o relatório denominado Resumo Estrutural, que se trata de um relatório que contém diversas informações relevantes do processamento de uma estrutura reunidas de forma organizada, possibilitando que uma análise global do comportamento estrutural de um edifício seja realizada de forma bastante eficaz. Informações importantes contidas neste relatório, tais como a distribuição de carga no edifício, reações de apoio obtidas na base, principais critérios de projeto adotados, cargas médias, taxas de grauteamento, taxas de argamassa, resistência do bloco por pavimento, taxas de consumo de aço, servem como excelentes subsídios para que o Engenheiro possa avaliar se existe algum dado definido incorretamente no programa. Além disso, no final do relatório, é possível também visualizar uma lista resumida de avisos e erros detectados durante o processamento.

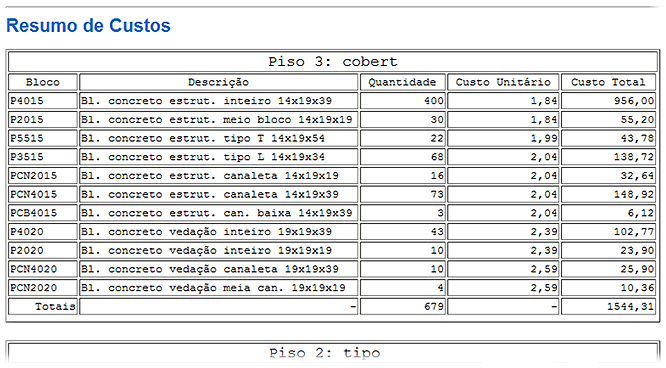

Custos da Estrutura
O resumo de plantas e a relação de materiais foram reestruturados. Os insumos são agora divididos em categorias e estimativas de custos da estrutura podem ser geradas, a partir do fornecimento de preços básicos dos insumos para cada região. São considerados os custos dos elementos:
- blocos por resistência e por tipo;
- aço, por bitola;
- graute;
- argamassa;
- concreto (lajes).

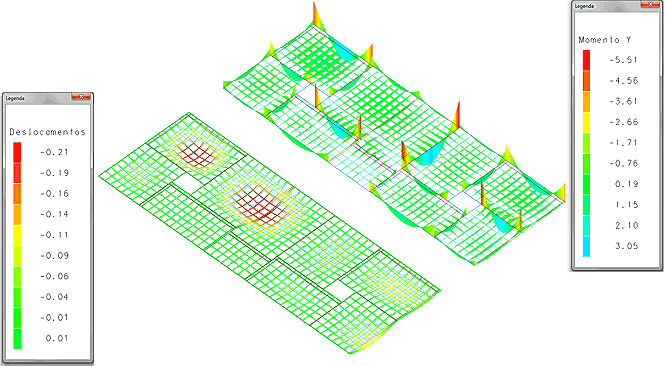

Integração com o CAD/Lajes
Lajes lançadas em edifícios em alvenaria estrutural podem agora ser calculadas e detalhadas através do sistema CAD/Lajes, módulo de concreto armado. No CAD/Alvest as cargas das lajes que são transferidas para as paredes utilizam o processo de linhas de ruptura. No CAD/Lajes, se desejada, a análise estrutural pode ser feita pelo modelo de grelha, pois o CAD/Alvest passou a montar um modelo de grelha com restrições de apoio e elementos que simulam as paredes, e os esforços resultantes podem ser utilizados pelo Editor de Esforços e Armaduras de Lajes do CAD/Lajes.

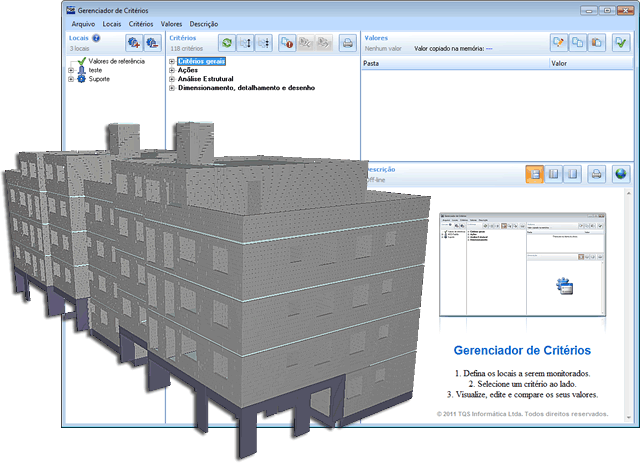

Gerenciador de Critérios
Além da definição dos dados gerais de edifício e do fornecimento dos elementos inseridos no Editor de Alvenaria em planta (blocos, grauteamento, etc), existem inúmeros outros dados que também fazem parte do rol de informações necessárias para o processamento de uma estrutura de alvenaria estrutural no CAD/Alvest. São os tradicionais e importantes critérios de projeto. Tendo em mente que um simples critério definido de forma imprecisa pode originar grandes variações nos resultados do processamento do CAD/Alvest, foi criado um mecanismo que permite ao Engenheiro o pleno controle e que assegure a exatidão dos critérios adotados num determinado projeto estrutural, conforme os valores adotados previamente.

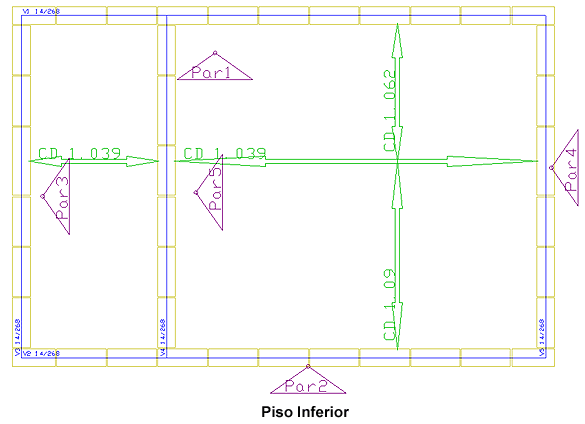

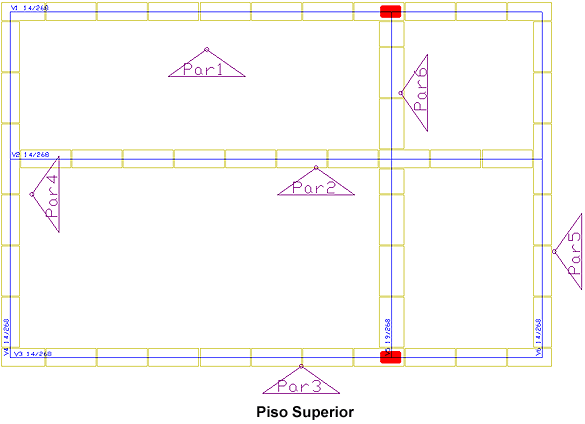

Adição Automática de Cargas
Transferência automática dos carregamentos das paredes que apóiam sobre laje no piso inferior.
