Modelador Estrutural

Modelador Estrutural

Melhorias para otimizar o lançamento da estrutural e o acabamento do desenho final.

Veja a seguir a principais novidades incorporadas no Modelador Estrutural.

a) O Modelador deixou de apagar resultados de processamento caso as modificações efetuadas em uma planta de formas sejam de caráter apenas não estrutural. Por exemplo, cotagem, cortes, eixos, etc. não causam mais eliminação de resultados.

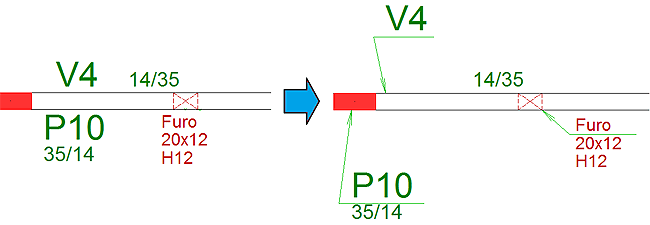

b) Linha de chamada automática para títulos de vigas, pilares e furos. São geradas quando os títulos são movimentados acima de certa distância (controlável por critério).


c) Maior rapidez no tratamento de plantas com elementos inclinados.

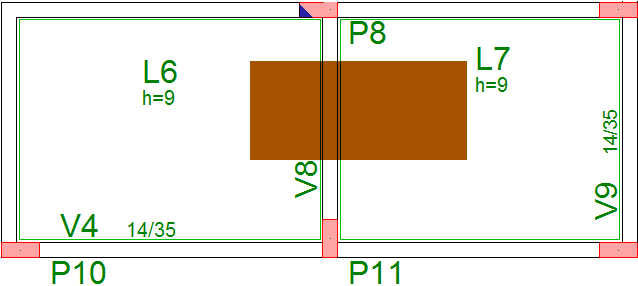

d) Cargas distribuídas por área são quebradas automaticamente entre vigas e lajes.

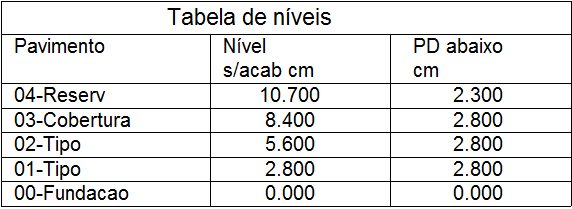

e) Tabela de níveis de pavimentos dentro do Modelador.

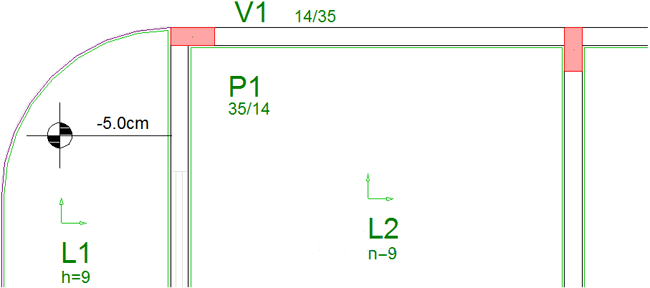

f) Bloco de cota de pavimento com valor da cota automático em função da posição real do símbolo.

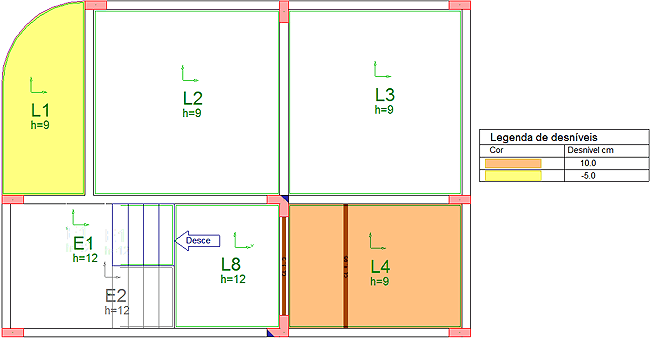

g) Modo de hachuramento automático de vigas e lajes com desníveis em relação ao nível do pavimento. Pode acompanhar legenda com valor dos desníveis.


h) Definição de eixos globais - um único conjunto comum a todas as plantas.

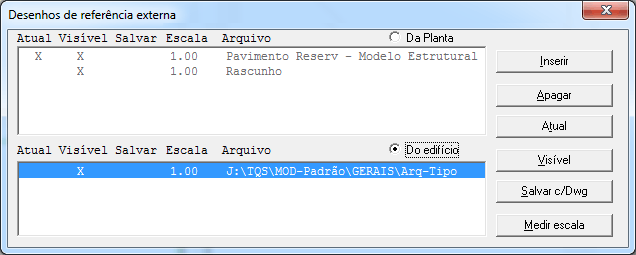

i) Desenhos de referência globais - uma referência visualizá-vel em todas as plantas.


j) Lista de elementos de lajes nervuradas com peso próprio.

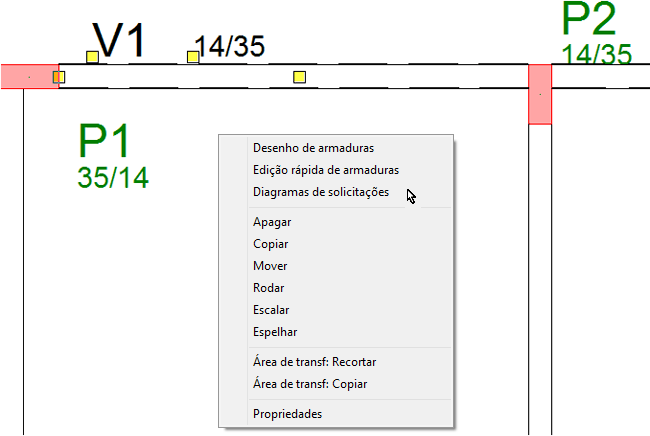

k) Menu de contexto que permite a edição de desenhos ou edição rápida de armaduras de vigas, pilares, lajes, fundações e escadas. Também podem ser visualizados diagramas de vigas.

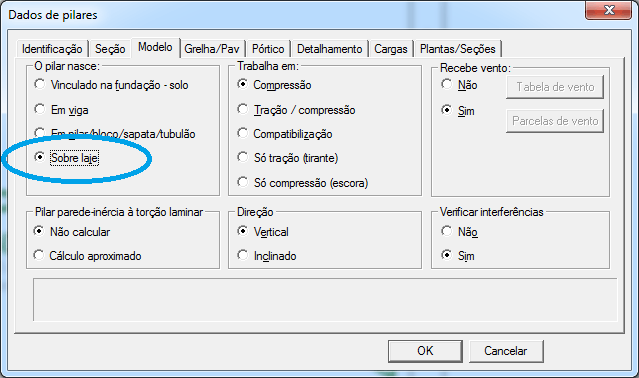

l) Pilares podem ser marcados para nascer diretamente em laje, desde que o edifício trabalhe com Modelo VI.
