Veja, a seguir, um resumo das melhorias introduzidas na V16.6, com destaque para utilização conjunta do módulo “CAD/Lajes Protendidas” com o Modelo VI.

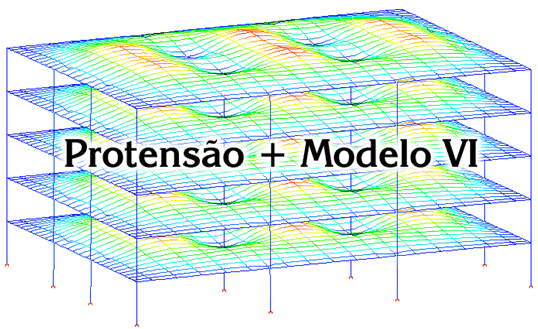

Lajes Protendidas + Modelo VI
A adaptação do dimensionamento e detalhamento de lajes protendidas com o novo Modelo VI foi um grande desafio para a nossa equipe técnica. A análise da protensão em estruturas bidimensionais, que já era algo considerado complexo, foi estendida agora para estruturas tridimensionais. Esse novo recurso está disponível para todos os clientes da V16 que possuem o CAD/Lajes Protendidas a partir da revisão v16.6.
Algumas características e vantagens do uso do CAD/Lajes Protendidas com o Modelo VI são apresentadas a seguir.
Modelo Tridimensional
No modelo IV, a análise dos efeitos gerados pela protensão era baseada num modelo bidimensional (grelha). No Modelo VI, esses efeitos passam a ser tratados num modelo tridimensional (pórtico espacial). Dessa forma, em situações onde o estudo do equilíbrio da estrutura necessita ser realizado espacialmente (ex.: presença de elementos inclinados), os efeitos da protensão passarão a ser calculados de forma mais adequada.

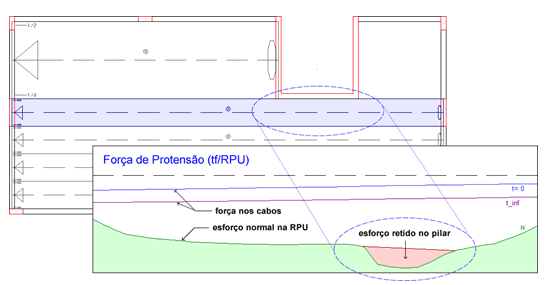

Esforços nos Pilares
Sob o ponto de vista da protensão na grelha (força no plano da laje), uma das melhorias do Modelo VI em relação ao Modelo IV é a modelagem mais precisa dos apoios da estrutura de um pavimento. Ao invés de vinculações discretas em grelhas, os pilares são simulados por barras com rigidezes adequadas no pórtico espacial. Com isso, a retenção de esforços nos pilares provocados pela protensão passa a ser analisada de forma mais precisa.

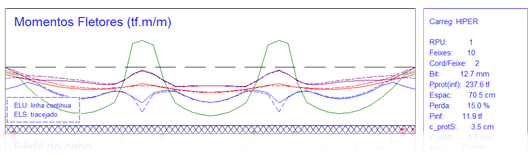

Modelos ELU e ELS
As solicitações necessárias para verificações em serviço (combinações quase-permanente e frequente) e de segurança à ruína (ato da protensão e infinito) são calculadas, respectivamente, nos modelos ELS e ELU, com níveis de carga e rigidezes distintos a partir do pórtico espacial. As respectivas combinações de carregamentos são geradas de forma automática e podem incluir diversos tipos de ações (temperatura, retração, empuxo, ...).
A diferenciação dos modelos ELU e ELS no cálculo do hiperestático de protensão também é levada em conta.
Envoltória de Esforços
No dimensionamento das lajes e vigas-faixa protendidas, passam a ser consideradas as envoltórias de esforços para os diversos pisos comuns (pavimentos com repetição - tipo), assim como a envoltória de combinações de carregamentos (combinações com os vários casos de vento, empuxo, por exemplo).

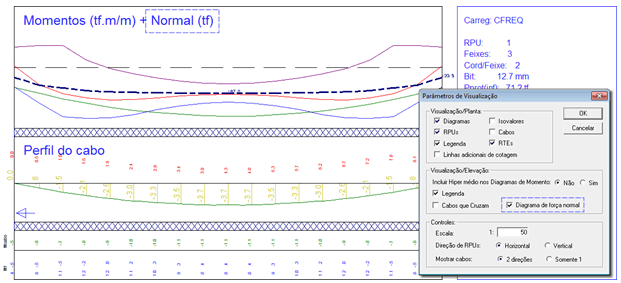

Compressão nas Lajes
A distribuição dos esforços axiais no plano das lajes provocados pela protensão passou a ser calculada de forma mais precisa com o Modelo VI. Assim, os esforços de compressão são distribuídos proporcionalmente à rigidez axial das lajes e vigas. O efeito conjunto da protensão com outras ações que provocam esforços axiais nas lajes como retração, força horizontal devido a pilar inclinado, empuxo, etc, são visualizados e tratados conjuntamente.

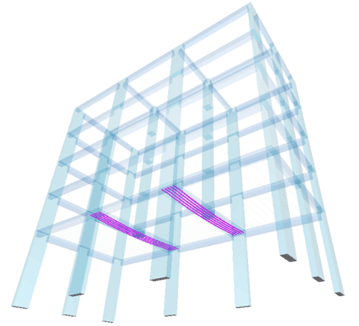

Vigas-faixa de Transição
A análise dos efeitos gerados pela protensão em vigas-faixa de transição passa a ser realizada de forma mais precisa considerando-se o comportamento tridimensional dos elementos estruturais adjacentes.

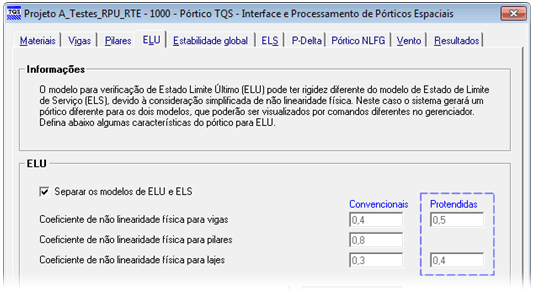

Não-linearidade Física
Na análise ELU, é possível definir coeficientes de não-linearidade física diferenciados para elementos protendidos (lajes e vigas-faixa) dos elementos convencionais de concreto armado, que trabalham fissurados.
Hiper Pórtico
O cálculo do hiperestático de protensão passa a ser realizado no pórtico espacial (hiper pórtico). A antiga análise dos efeitos do hiperestático pela grelha (hiper grelha) continua válida apenas para uma avaliação preliminar. O dimensionamento final, ELU, dos elementos estruturais é feito considerando os valores do hiper pórtico.

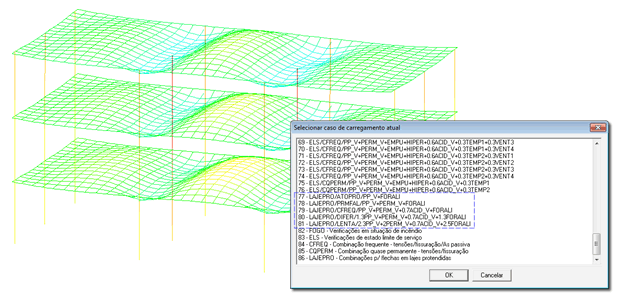

Análise de Flechas
Foi adicionada uma nova envoltória de combinações específicas de ELS para análise de flechas imediatas e diferidas no tempo em pavimentos protendidos.

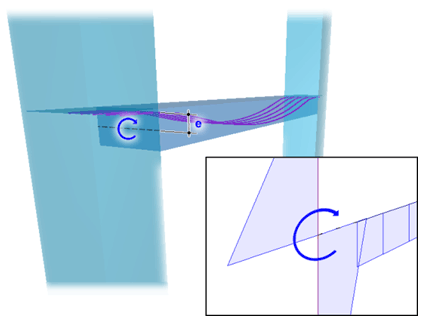

Nós de Pórtico
Em nós de pórtico, encontro de vigas e pilares de extremidade, os cabos de protensão podem ser lançados de forma excêntrica ao eixo da viga faixa. Essa excentricidade da força de protensão é adequadamente considerada para os elementos adjacentes (pilares superiores e inferiores) juntamente com os esforços solicitantes devido às demais cargas, podendo criar uma situação favorável para seu dimensionamento.

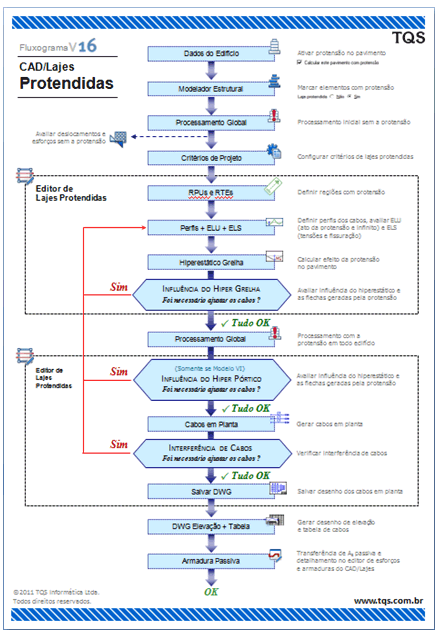

Nova Documentação
O antigo manual foi revisado. Um novo capítulo que trata especificamente do funcionamento do CAD/Lajes Protendidas com o Modelo VI foi adicionado, assim como exemplos passo-a-passo tanto para o Modelo IV como para o Modelo VI foram documentados com detalhes. O fluxograma que mostra o funcionamento geral do CAD/Lajes Protendidas foi atualizado.
Editor de Lajes Protendidas
Toda a funcionalidade do editor de lajes protendidas foi preservada, ou seja, os comandos para o lançamento de RPUs (Regiões de Protensão Uniforme) e RTEs (Regiões de Transferência de Esforços e Dimensionamento), edição de perfis dos cabos, verificações, etc. não foram alterados.

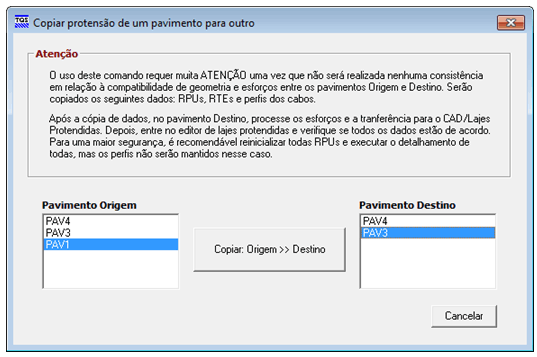

Cópia de Protensão
Foi disponibilizado novo comando que permite copiar dados da protensão de um pavimento para outro.

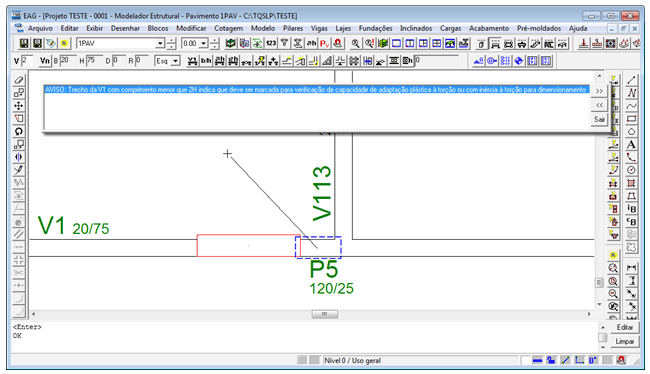

Modelador Estrutural
Novo aviso que indica trechos de vigas em que a capacidade de adaptação plástica deve ser verificada.

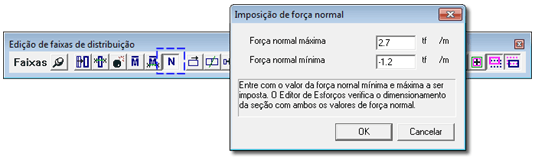

CAD/Lajes
Novo comando no editor de esforços e armaduras que permite definir/editar a força normal em faixas para dimensionamento à flexão composta.

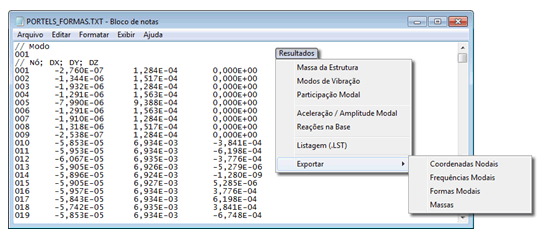

Análise Dinâmica
Novos comandos que exportam dados para análise de conforto a partir de medições realizadas em ensaio em túnel de vento.

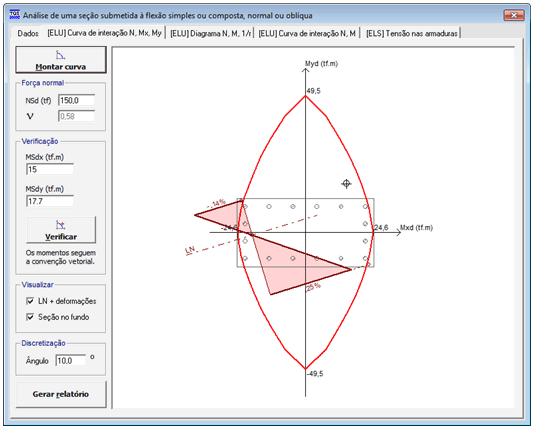

Calculadoras
Na verificação à flexão composta oblíqua, as deformações e a respectiva LN passaram a ser desenhadas.
