O Sistema de Interação Solo-Estrutura – SISEs – da TQS apresenta algumas novidades na Versão 16.

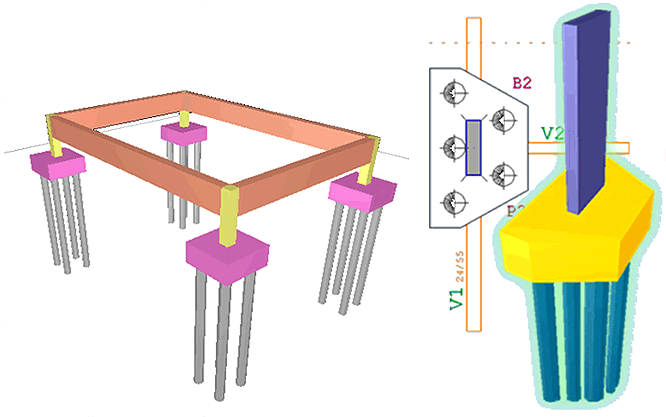

Métodos de Cálculo de Capacidade de Carga de Estacas
Quatro novos métodos de cálculo de capacidade de carga de estacas foram implementados, sendo eles:
1. Philipponnat (1986)
Método semi-empírico correlacionado com dados obtidos no ensaio de penetração estática, CPT, para cálculo das parcelas do atrito lateral e de ponta.
2. Pedro Paulo Velloso (1981)
Método semi-empírico correlacionado com dados obtidos no ensaio de penetração estática, CPT, e associados ao SPT, para cálculo das parcelas do atrito lateral e de ponta.
3. Alonso (1996)
Este método é baseado em medidas de ensaios de SPT-T (sondagem à percussão com medida de torque) para cálculo das parcelas do atrito lateral e de ponta.
4. David Cabral (1986)
Método semi-empírico para cálculo das parcelas do atrito lateral e de ponta mais empregado em estacas do tipo raiz. Ele considera a pressão de injeção da nata de cimento e o SPT para obter as cargas laterais e de ponta.
Modelo não-uniforme de distribuição da pressão de contato entre sapata e o solo
Sabe-se que as distribuições de tensões de contato entre fundações superficiais e o solo não são constantes para fundações diretas. Em função da rigidez da sapata e sua dimensão, as distribuições das tensões assumem distintos diagramas. Desta forma, no SISEs foi desenvolvido um modelo procurando simular essa distribuição não-uniforme seguindo as recomendações da literatura, conforme esquematizado na figura abaixo.

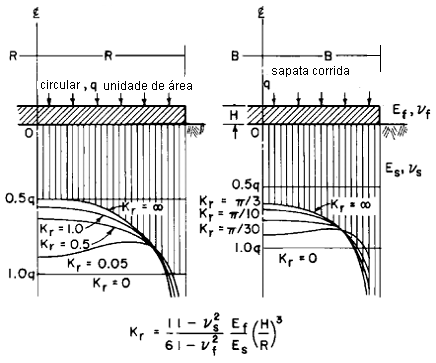

Pressão de contato para sapata flexível – Adaptação de Borowicka (1936, 1938)

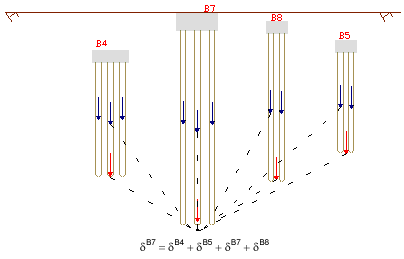

Recalque de estacas com Efeito de Grupo Geral
Implantado no SISEs um modelo mais realista para cálculo de recalques na ponta das estacas pelo método de Aoki & Lopes, levando em consideração a influência de todas as estacas do projeto. Ou seja, as forças atuantes ao longo de uma determinada estaca provocam recalques em todas as pontas das estacas de todos os blocos da fundação.
Assim, para um projeto que contem um total de "N" blocos, sendo que cada bloco contém "N" estacas, a base da estaca i deve recalcar devido às cargas aplicadas ao longo do fuste e da ponta devido a todas as estacas do projeto, conforme modelo de VESIC (1975), descrito como:
Com:
- parcela de recalque na base da estaca i
devido à ação de forças de fuste da estaca j do bloco k;
- parcela de recalque na base da estaca i
devido à ação de forças da base da estaca j do bloco k;
- recalque total da base da estaca i.
