Modelador Estrutural
Visualização 3D instantânea do pavimento, seleção em 3D, tooltips de elementos, indicações de elementos fora de esquadro.

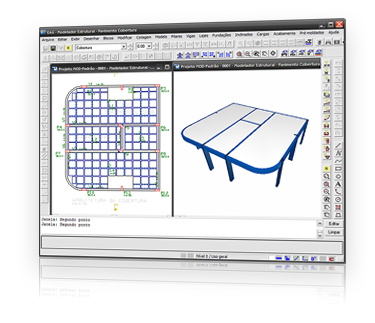

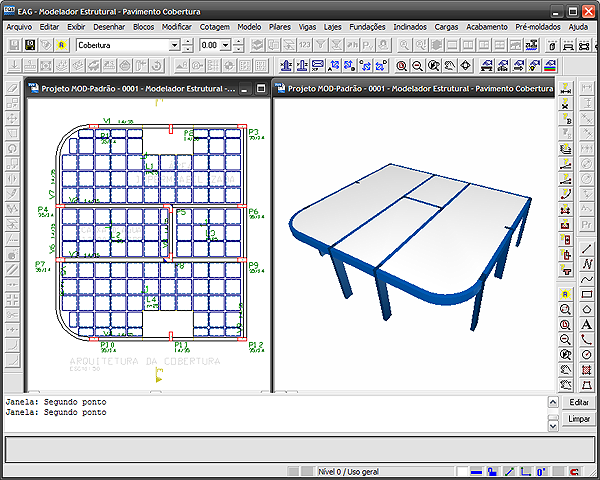

Modelo 3D do Pavimento no ModeladorUm novo comando, dentro do Modelador Estrutural, permite abrir simultaneamente janelas de visualização em planta e em 3D. O acionamento do comando abrirá uma nova janela 3D com a representação do pavimento:
A janela 3D se comporta como o Visualizador 3D (com todos os seus aceleradores de teclado).

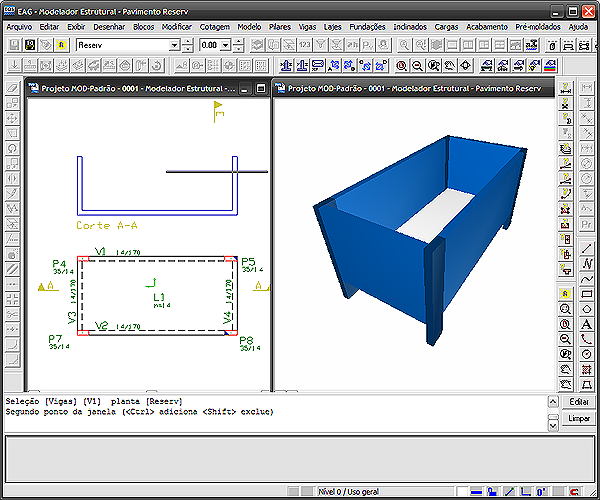

Sincronia na Mudança de PavimentoA janela 3D está sempre associada a uma janela de planta. Ao alterar o pavimento atual, altera-se tanto a planta quanto a visualização 3D. O Modelador Estrutural mantém a mesma direção da câmera 3D e suas coordenadas em planta, fazendo apenas a translação Z correspondente à mudança do piso. Assim é possível enxergar um detalhe, na mesma posição, em pisos diferentes.

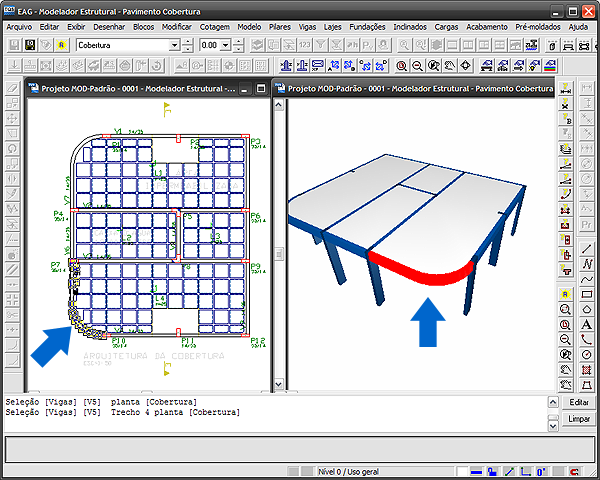

Fazendo Seleções em Planta e em 3DA janela 3D acompanha as pré-seleções em planta, de maneira que os elementos selecionados são ressaltados em ambas as janelas. Para facilitar a localização em 3D, os elementos são ressaltados com possível sobreposição em outros elementos. Da mesma forma que a seleção é feita em planta, é possível fazer a seleção diretamente no modelo 3D do pavimento.

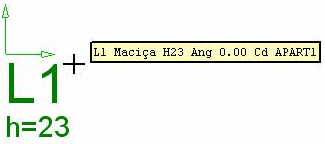

Tooltips no Modelador EstruturalVigas, pilares e lajes passaram a apresentar uma ajuda tipo "tooltip" no Modelador, quando o cursor fica parado por um certo tempo em cima de um elemento:

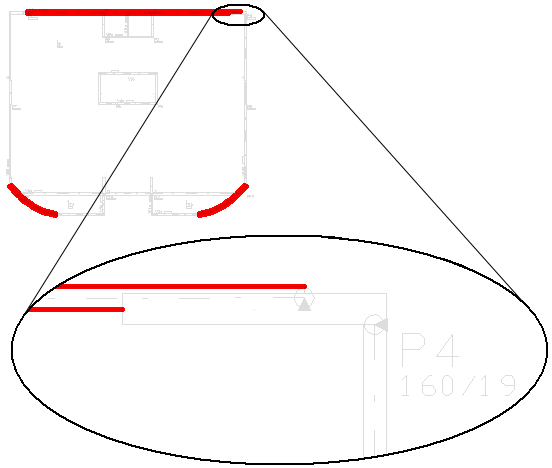

Visualização de Linhas Fora de EsquadroPara projetos com elementos tipicamente ortogonais, um novo modo de visualização permite enxergar de maneira ressaltada todas as linhas que não sejam exatamente paralelas aos eixos X ou Y globais. O objetivo é permitir encontrar rapidamente pequenos erros de fechamento de geometria vindos da arquitetura, e que tanto atrapalham a modelagem:
|
