Mais Melhorias
A seguir, são apresentadas outras melhorias incorporadas na versão 15 dos Sistemas CAD/TQS.
|

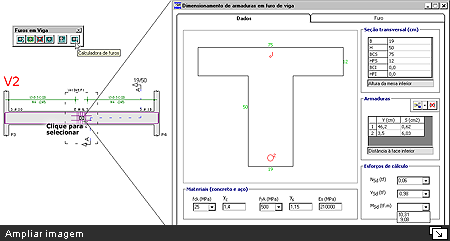

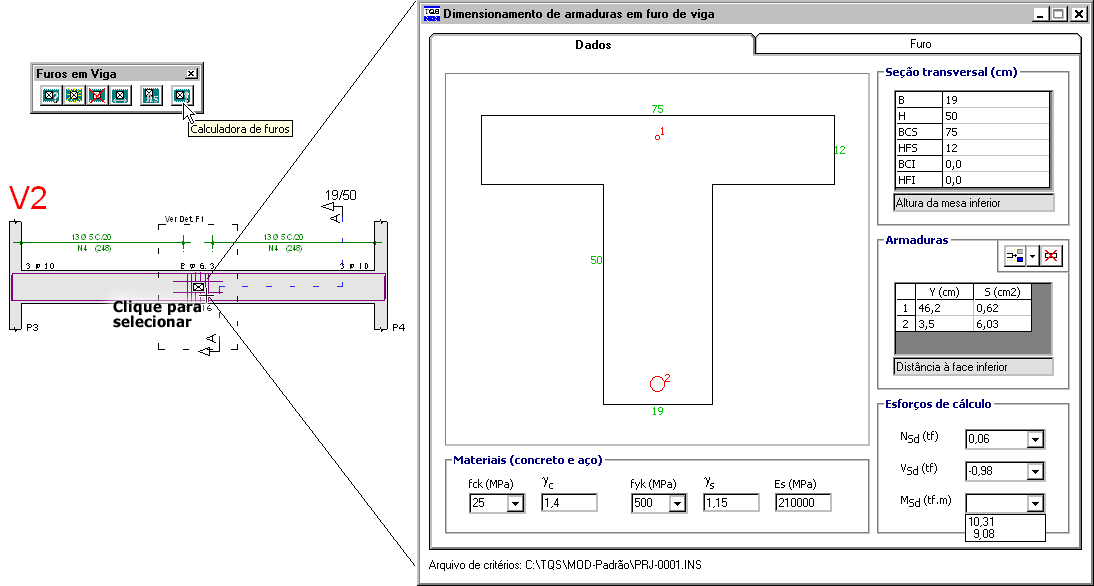

Voltar Furos em VigasForam realizadas algumas melhorias importantes no cálculo de furos em vigas. Veja a seguir. Edição rápida de armadurasO comando que aciona a calculadora de furos dentro do Editor Rápido de Armaduras passou a carregar os dados de um furo selecionado graficamente de forma automática, facilitando enormemente a verificação dos cálculos e a tomada de decisões.

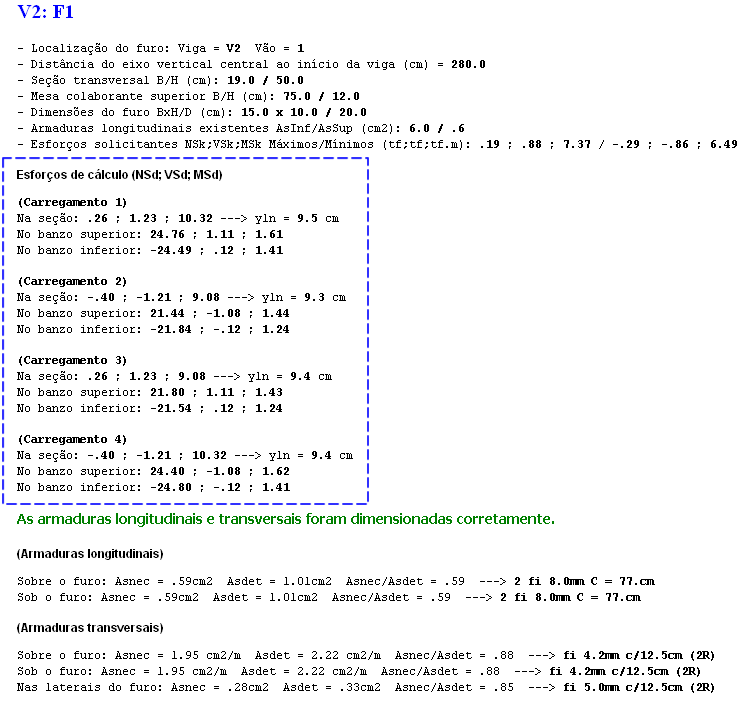

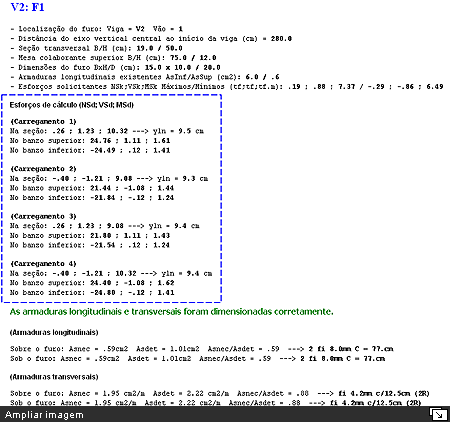

RelatórioNo relatório de dimensionamento e detalhamento de furos em vigas, ao invés de respeitar a seqüência de lançamento dos furos no Modelador Estrutural, a impressão dos dados e resultados passou a seguir a ordenação das vigas. Além disso, a profundidade da LN e os esforços nos banzos obtidos para cada caso de carregamento analisado passaram a ser impressos conforme mostra a figura a seguir.

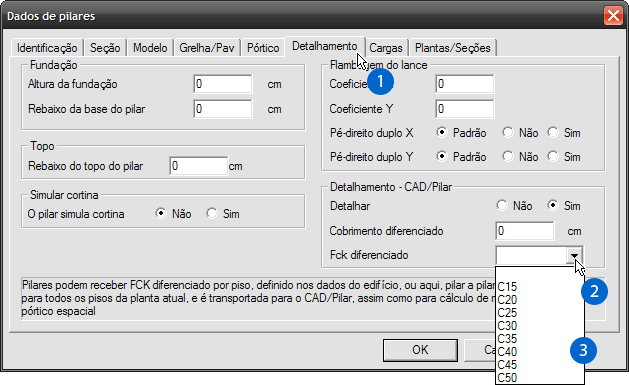

Voltar fck Diferenciado por PilarDentro do sistema CAD/TQS®, o padrão é que todos os pilares de uma planta possuem o mesmo fck, determinado nos "Dados do Edifício". Foram feitas alterações nos dados de pilares de modo a permitir que o usuário defina fck diferenciado por pilar e por pavimento, possibilitando, assim, a utilização de diferentes classes de concreto para cada um dos lances de um pilar. Através desta diferenciação é possível a modelagem de situação onde os pilares da periferia utilizam fck menor que os pilares da torre, verificação de pilares onde o concreto não atingiu o fck de projeto, etc. A diferenciação da classe de concreto de um determinado pilar é feita nos dados de cada um dos pilares, dentro do Modelador Estrutural do CAD/TQS®.
Voltar Autodesk Revit® Structure 2010Em mais uma etapa para integração entre o sistema CAD/TQS® e o Autodesk Revit® Structure 2010, foram implementadas rotinas que permitem a exportação de quaisquer pilares e blocos de fundação lançados no Modelador Estrutural do CAD/TQS®. Desta forma, não há mais limitações em relação ao número de pontos das seções como na versão Autodesk Revit® Structure 2009. Toda vez que um pilar ou bloco de fundação do CAD/TQS® for importado dentro de um projeto do Autodesk Revit® Structure 2010 e não existir uma família correspondente a este elemento estrutural, o CAD/TQS se encarrega de criar a família dinamicamente e acrescentá-la ao conjunto de famílias existentes no projeto utilizando uma nomenclatura semelhante à TQS_XXX. Esta alteração foi significativa para a melhoria do processo de importação de modelos grandes gerados pelo CAD/TQS® que continham seções genéricas de pilares.

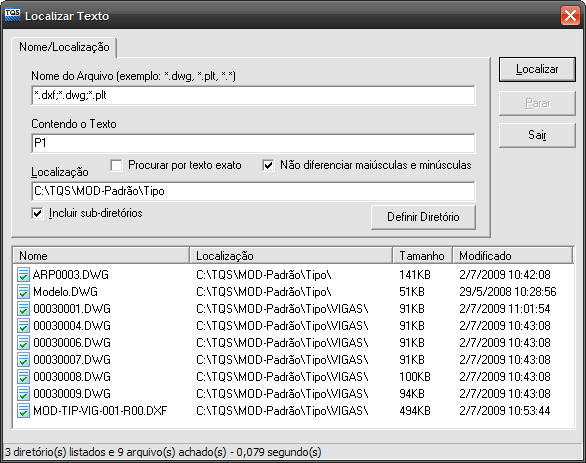

Voltar Localização de TextosFoi desenvolvida uma ferramenta que possibilita ao usuário localizar textos específicos dentro dos arquivos existentes no edifício. Esta ferramenta pode ser utilizada em qualquer tipo de arquivo: listagem, relatório HTML, arquivos de desenho, etc.

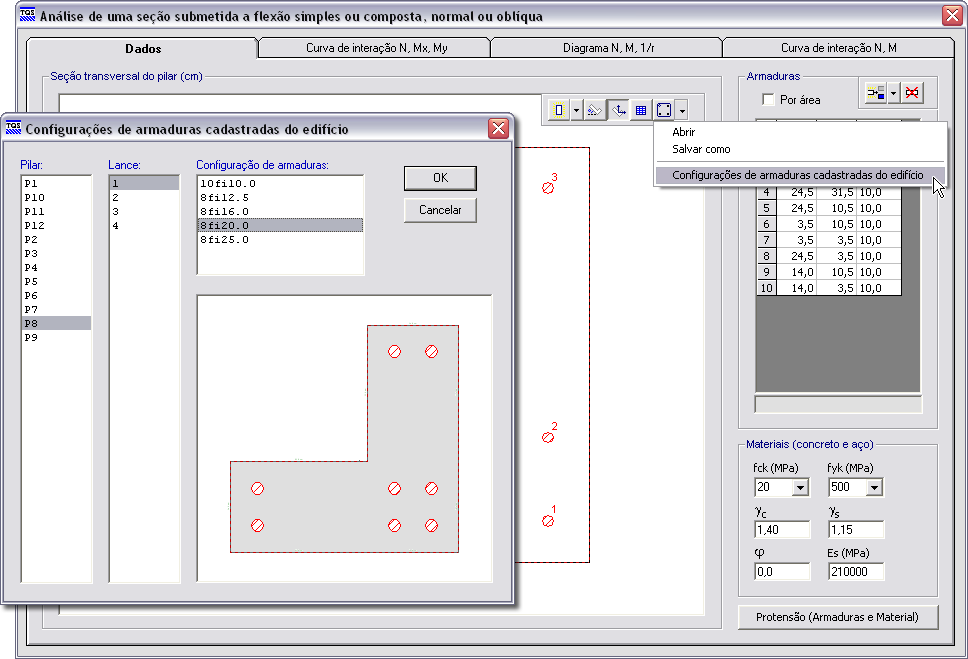

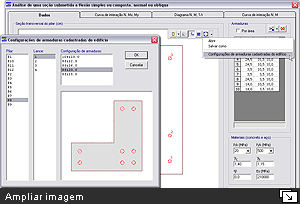

Voltar Calculadora à Flexão OblíquaNa calculadora de seção submetida à flexão composta oblíqua e calculadora de diagrama N, M, 1/r, foi introduzido um novo comando que possibilita acessar com facilidade todas as configurações de armaduras definidas durante o processamento dos pilares de um edifício, conforme mostra a figura a seguir. Com esse novo recurso, fica mais fácil fazer o estudo de seções de pilares presentes no projeto de um edifício.
|
