Cotas Relativas
As chamadas "cotas relativas", elementos para identificação de abscissas e ordenadas em plantas de formas foram transformados em objetos de desenho e agora se modificam automaticamente quando movidos:

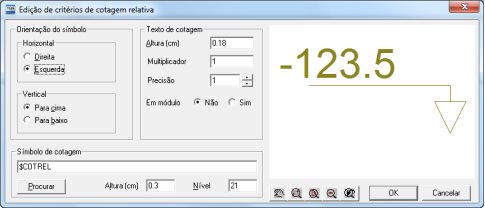

Como objetos gráficos, interagem com todas as operações do editor, sempre mostrando de maneira automática o valor da abscissa ou ordenada local. Um duplo clique no objeto abre uma janela de propriedades:
A origem e a rotação do sistema de coordenadas de cotagem relativa passaram a ser atributos globais e são armazenados com o desenho.
Hachuras
Hachuras múltiplas
O comando de hachuras passa a gerar blocos independentes por contorno, permitindo um nível de contorno fechado dentro de outro e não perdendo mais hachuras na mistura de desenhos.
Hachuras dinâmicas

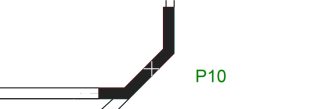

Foi implementado um novo modo de inserção, o dinâmico, que permite ao usuário simplesmente indicar um ponto dentro do contorno que pretende preencher. O editor irá indicar com uma pré-visualização a região que foi reconhecida.
Cotagem
Nível de texto definido pelo usuário

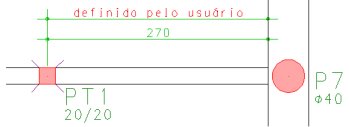

No caso do usuário ter definido um texto para uma cota, é possível agora alterar a cor na qual este texto será desenhado.
Amebas

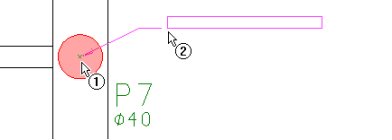

Foi criado critério que permite que apenas a nota de revisão seja inserida, não sendo desenhada a ameba.
Inserir Tabela de Ferros

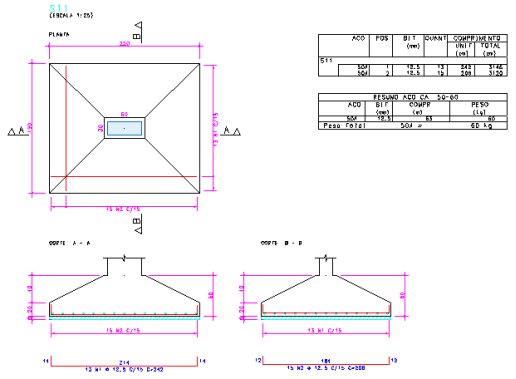

Foi criado um novo comando que permite extrair e inserir a tabela de ferros de um desenho como um bloco. O bloco é criado internamente ao desenho com o nome "TABFER_TB".
Caso a tabela já tenha sido inserida no desenho, ela será atualizada, mantendo sua posição.
Este comando é extremamente útil em desenhos de armaduras de elementos pré-moldados, que costumam ter a tabela de ferros definida por elemento.
