Pórtico-TQS / Grelha-TQS
Introdução de tratamento especial para nós interligados por barras rígidas (linear constraints) e do uso de variável real com maior capacidade de armazenamento (10 bytes). Esses recursos melhoram sensivelmente a precisão da resolução matricial do pórtico espacial em casos particulares (ex.: modelos compostos por elementos com rigidezes muito discrepantes).
Melhorias nas mensagens de erro relacionadas ao limite de número de nós em edifícios analisados pelo Modelo 6.
Aumento no limite de nós e barras no cálculo Wood&Armer.
Melhoria no cálculo das formas modais de modelos de pavimentos com seis graus de liberdade.
CAD/Pilar
Pilares-parede calculados com inércia à torção aproximada, por padrão, tiveram sua rigidez equivalente reduzida, além do redutor já previsto nos critérios de Pórtico-TQS. Essa redução foi baseada em estudos comparativos com modelos refinados de barras e cascas.
Melhoria/acerto na definição do número de barras de arranque junto à fundação em caso particular.
CAD/Vigas
Melhoria no agrupamento de barras inferiores entre vão e balanço visando a redução do número de posições.
Melhoria na seleção do número de barras/bitola do porta-estribo em balanço.
Eliminação da redundância de emissão de mensagens de avisos/erros no dimensionamento e detalhamento de armadura a flexão. Agora, por exemplo, a mensagem “número de ferros por camada inadequado“ passa a ser emitida uma única vez.
Acerto na identificação dos vãos nas mensagens alfanuméricas de avisos/erros.
Plotagem
- Corrigida a ordem de plotagem de elementos (linha/texto) em PLT/PDF.
CAD/Alvest

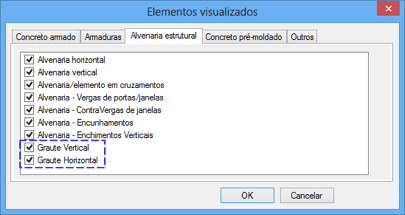

- Criados novos elementos na visualização 3D: graute vertical e graute horizontal. Além disso, informações como resistências e descrições de elementos passam a fazer parte do modelo visualizado em 3D e do modelo exportado para o BIM.

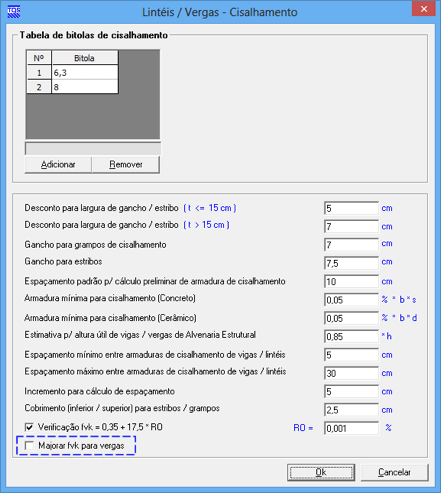

- Nova opção de majoração de resistência ao cisalhamento para vergas, permitida pela norma.
