TQS Steel

Módulo opcional para a verificação de perfis metálicos segundo as normas NBR 8800:2008 e NBR 14762:2001.


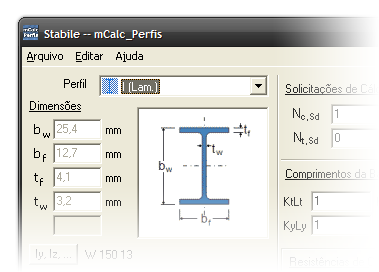

TQS Steel

A integração com o programa TQS Steel coloca a disposição dos usuários do sistema CAD/TQS uma ferramenta que lhes permite verificar perfis metálicos adotados em seus modelos estruturais de edifícios de concreto armado, segundo as normas brasileiras NBR 8800:2008 e NBR 14762:2001.

Esse programa, distribuído exclusivamente pela TQS Informática Ltda., é parte do Sistema Mix® e utiliza rotinas de verificação de perfis metálicos desenvolvidos pela Stabile Engenharia Ltda.

O funcionamento da integração entre os programas se dá da seguinte forma:

  • Lançamento de elementos metálicos no Modelador Estrutural;
  • Processamento Global da estrutura;
  • Exportação do modelo do CAD/TQS® para o TQS Steel®;
  • Análise do modelo estrutural;
  • Definição de grupos de elementos estruturais;
  • Verificação dos perfis;
  • Importação das possíveis alterações para o CAD/TQS®.

Lançamento de Elementos Metálicos no CAD/TQS®

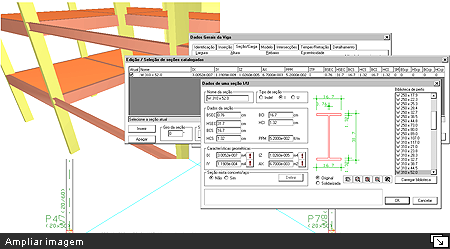

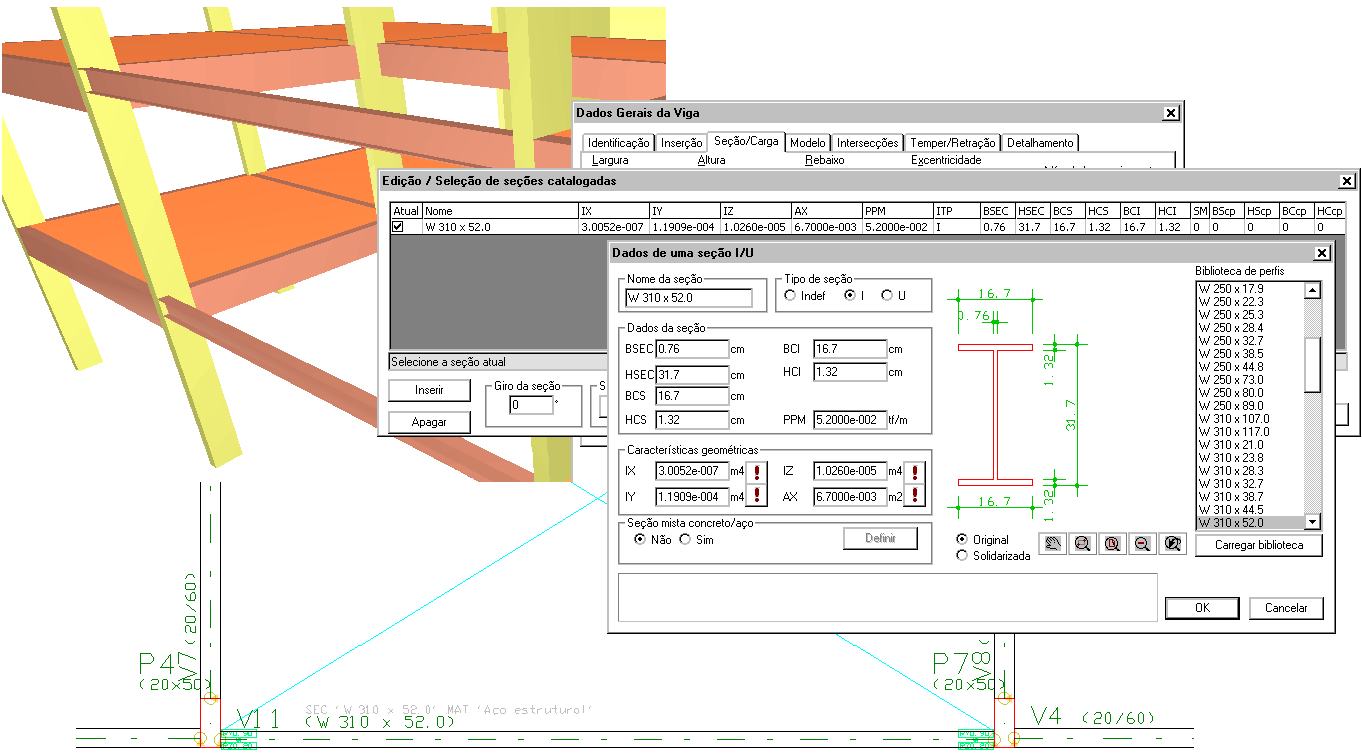

O lançamento de perfis metálicos dentro do Modelador Estrutural é feito normalmente.

Os perfis metálicos possível de serem utilizados são:

  • Perfis de chapas dobradas simples e compostos;
  • Perfis laminados simples e compostos;
  • Perfis soldados.

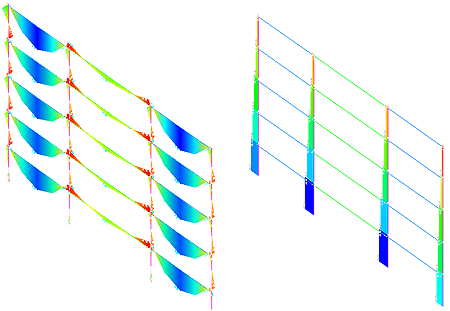

Processamento Global

Após o lançamento da estrutura, é necessário fazer o processamento global para que os arquivos de dados possam ser criados pelo CAD/TQS®.

Após o processamento, será possível a exportação dos dados para o programa TQS Steel®.

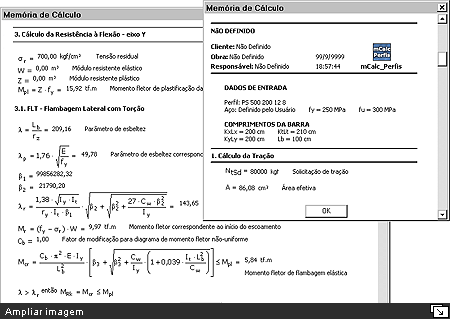

Manipulações no TQS Steel®

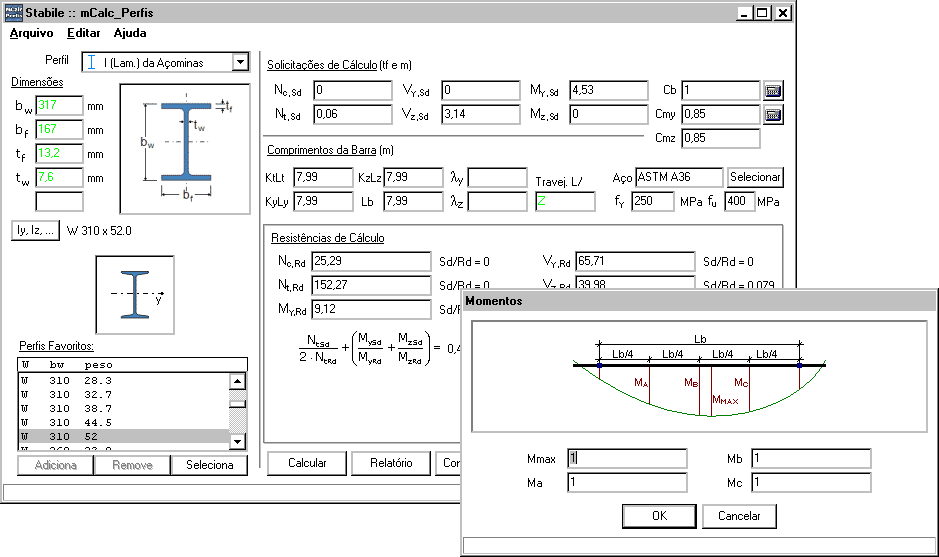

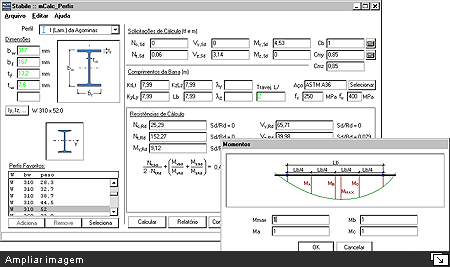

Dentro do programa TQS Steel®, é possível fazer a verificação dos perfis metálicos de grupos de elementos estruturais para cada uma das combinações de carregamento.

Se os resultados da verificação não forem satisfatórios, o usuário poderá modificar o perfil metálico de todas as barras de um grupo ou de todas as barras de um elemento estrutural ou, ainda, de apenas algumas barras e repetir o processo. Finalmente, os dados da estrutura corrente podem ser atualizados automaticamente, considerando-se os novos perfis, e uma nova análise do modelo realizada.

As alterações dos perfis metálicos, realizadas durante o processo de verificação podem ser repassadas ao Sistema CAD/TQS®.

Atualmente, o sistema TQS Steel® trabalha apenas com perfis metálicos, não sendo possível a utilização para perfis mistos metálica-concreto.
