Análise Estrutural

Estabilidade Global

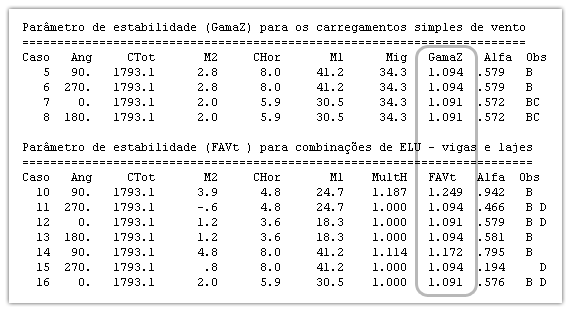

O relatório de estabilidade global passou a diferenciar claramente o fator que mede estabilidade do edifício (γ_z) do fator que amplifica os esforços de 1ª ordem para considerar os de 2ª ordem de forma aproximada (FAVt = 0,95.γ_z). Esses fatores se tornam diferentes na medida em que os deslocamentos horizontais devido às cargas verticais se tornam significativos.

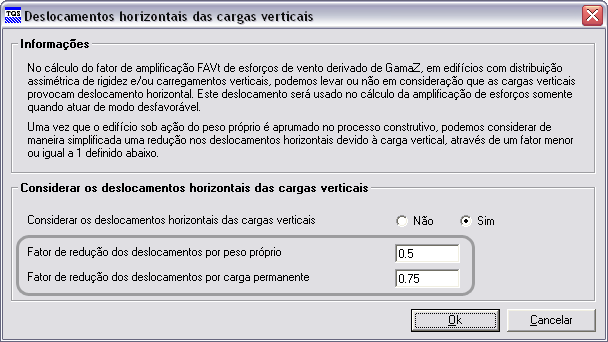

• No cálculo do FAVt pode-se diminuir a amplificação de esforços por deslocamento horizontal devido à carga vertical. O objetivo é considerar os efeitos construtivos.

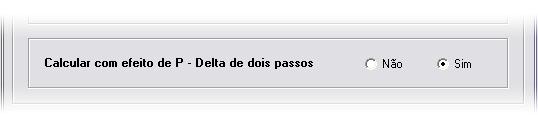

• O P-Δ de 2 passos passou a ser o padrão em processamentos de pórtico espacial com a análise não-linear geométrica.

Visualizadores de resultados

Nos visualizadores de grelha e pórtico espacial, os diagramas de esforços podem ser preenchidos com gradiente de cores.
