O programa ProtFoc Verifica, Dimensiona e apresenta o Diagrama de Interação no Estado Limite Último - ELU para seções submetidas à Flexão Oblíqua (ou Reta) Composta (ou Simples) de concreto armado e/ou protendido (pós-tração aderente, pós-tração não aderente (lajes esbeltas e espessas) e pré-tração).
A utilização do programa implica em conhecimentos básicos a respeito da Verificação e do Dimensionamento no ELU de seções transversais submetidas de concreto armado ou de concreto protendido.
O programa possui alguns arquivos de exemplos descritos no Tutorial como forma de orientação para sua operação.
Fixando uma certa geometria de seção transversal e uma certa quantidade de cabos ou unidades de protensão, o programa pode dimensionar a Armadura Passiva necessária no ELU considerando a posição da camada de aço na posição mais próxima da região tracionada da seção transversal. Nas mesmas condições, o programa pode verificar a capacidade portante no ELU com a Armadura Ativa informada, bem como gerar o Diagrama de interação da seção transversal para uma Força Normal previamente fixada.
Adicionalmente, sendo informada uma certa quantidade inicial de barras de Armadura Passiva, o programa pode dimensionar a área total de Armadura Passiva necessária tomando como referência a posição da altura útil correspondente ao arranjo imposto de Armadura Passiva, tanto para o caso do terno de solicitações imposto ser superior quanto inferior à capacidade resistente no ELU.

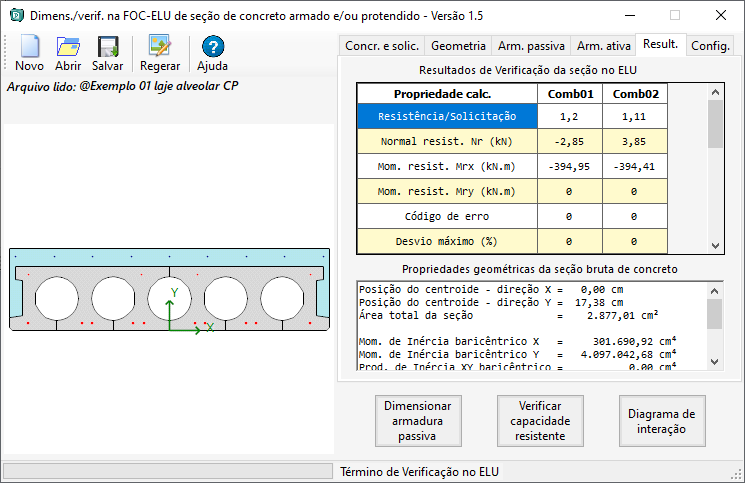

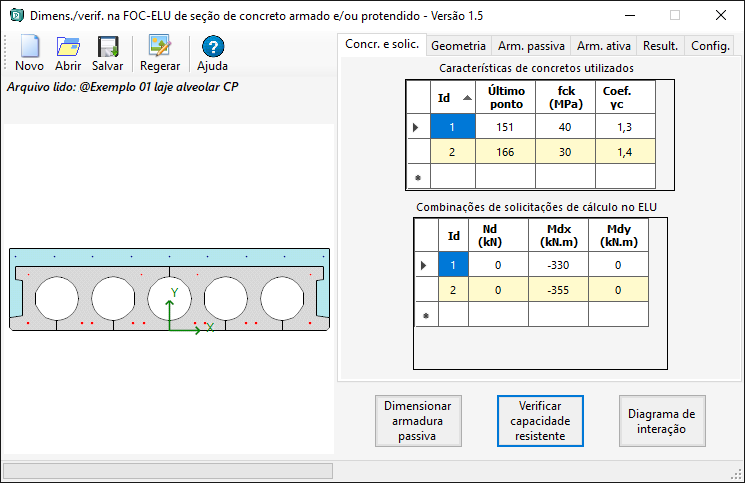

Podem ser considerados diferentes tipos de concreto para cada região da seção transversal. Podem ser consideradas diversas combinações de solicitações para serem Dimensionadas ou Verificadas no ELU, sendo os resultados apresentados de forma textual com informações consideradas relevantes e que podem ser copiadas para a área de transferência do Windows.

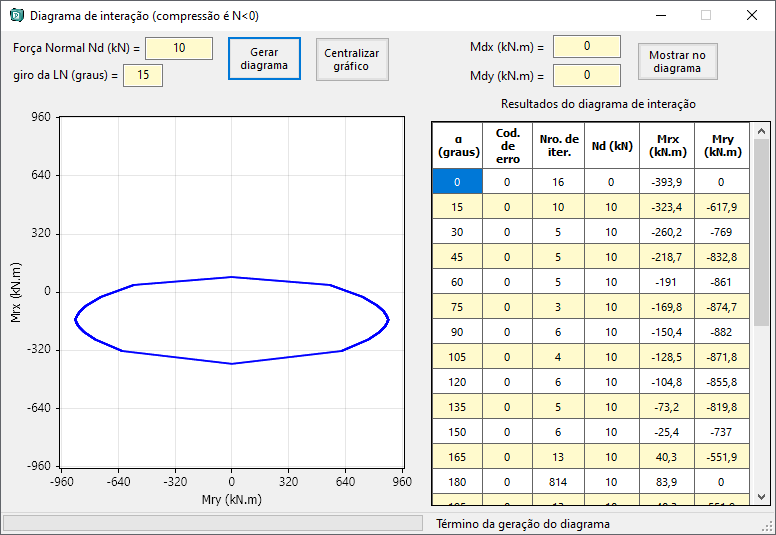

A Tabela de resultados para inclinações da Linha Neutra variando entre 0 e 360o é apresentada para uma certa Força Normal imposta quando da geração de Diagrama de interação.
