O aplicativo LPunc tem por objetivo auxiliar o engenheiro no cálculo, dimensionamento e detalhamento de armaduras de punção em lajes. O aplicativo tem como base o modelo de cálculo de punção em lajes apresentado na NBR 6118:2023. De acordo com esse modelo são verificadas solicitações e resistências em superfícies críticas. O aplicativo verifica ainda as armaduras contra colapso progressivo. Algumas das principais funcionalidades do aplicativo são:
Dimensionamento à punção para pilares internos, pilares de borda e pilares de canto para pilares retangulares e circulares com a possibilidade de consideração de furos;

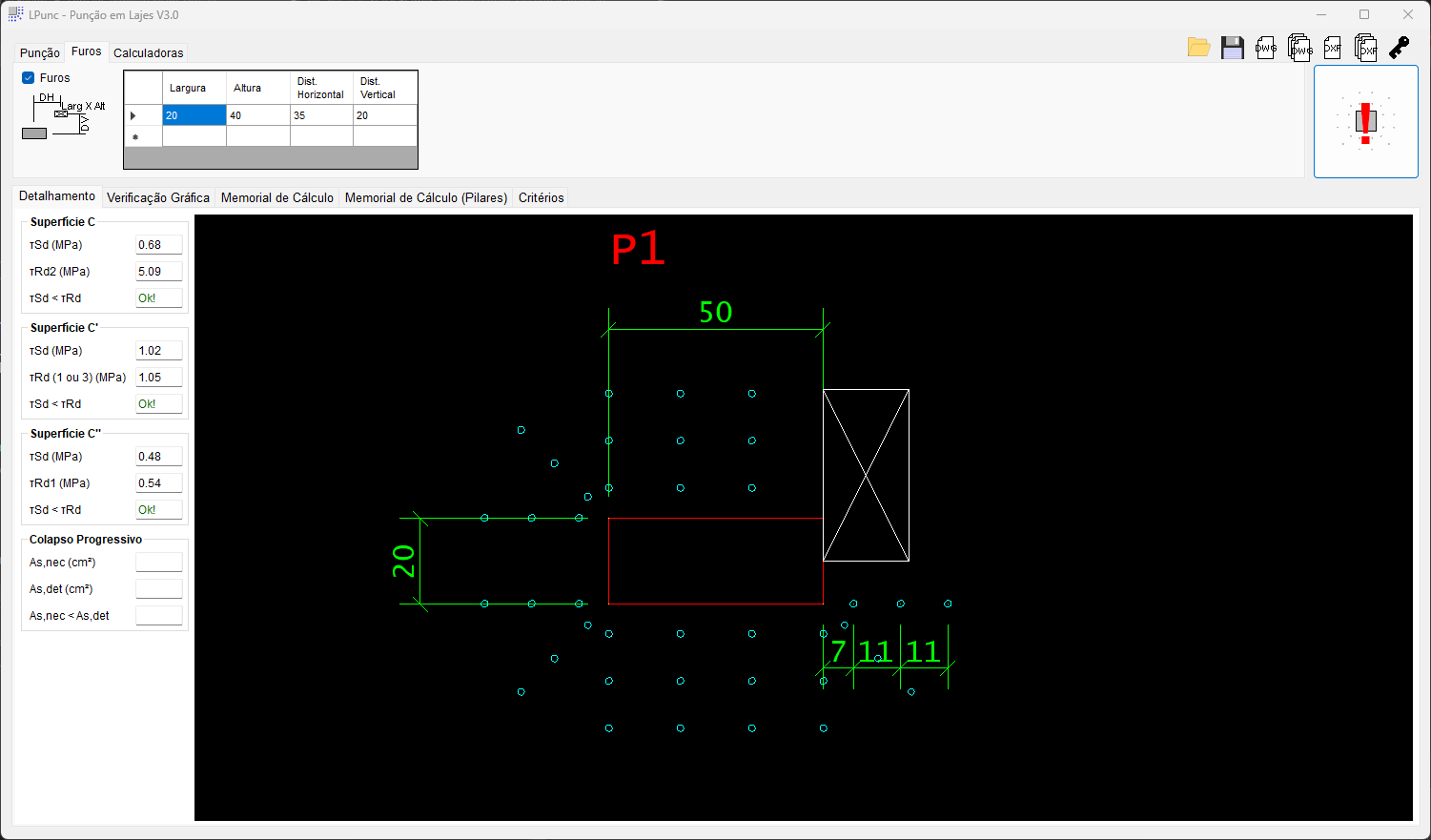

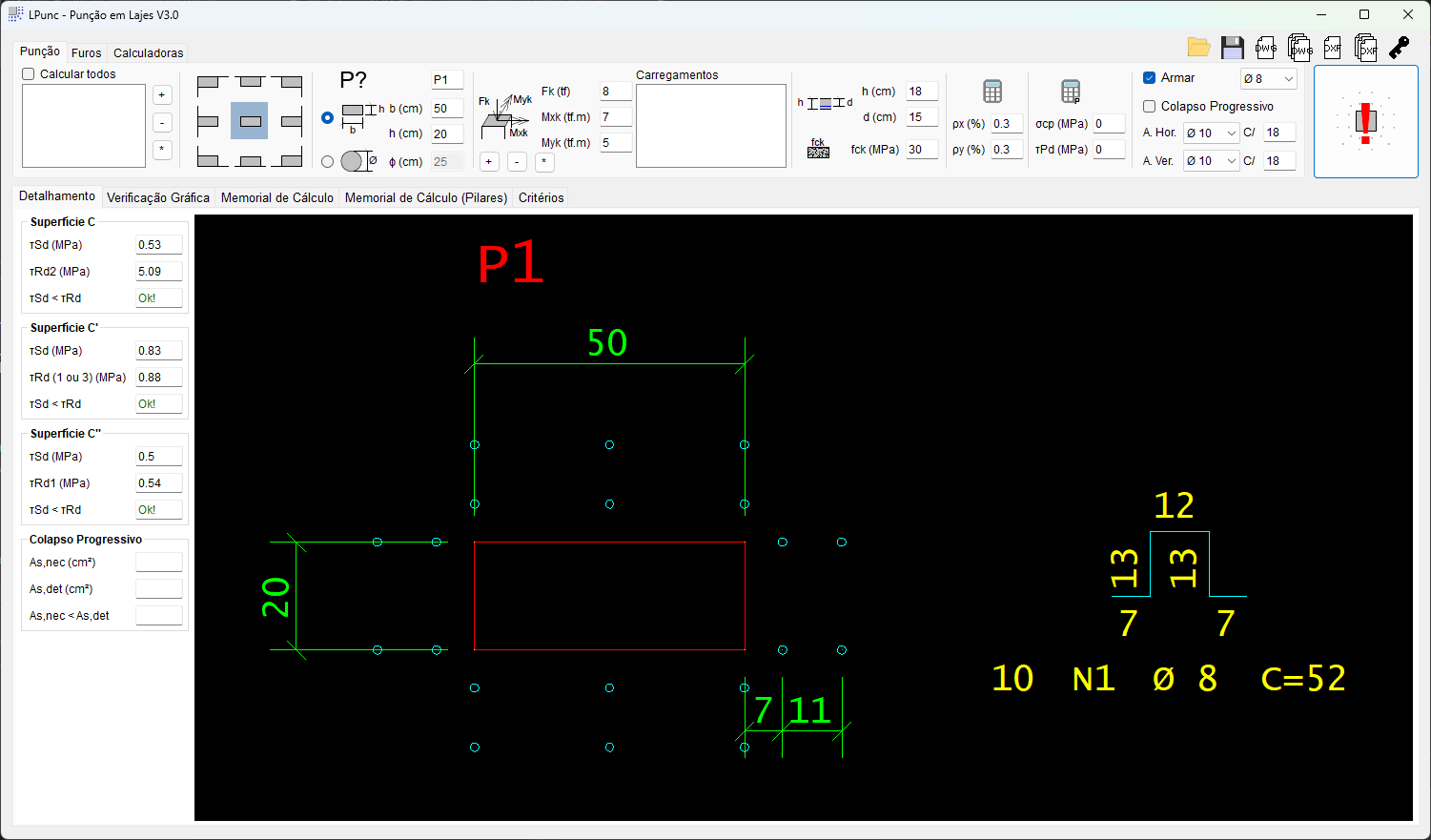

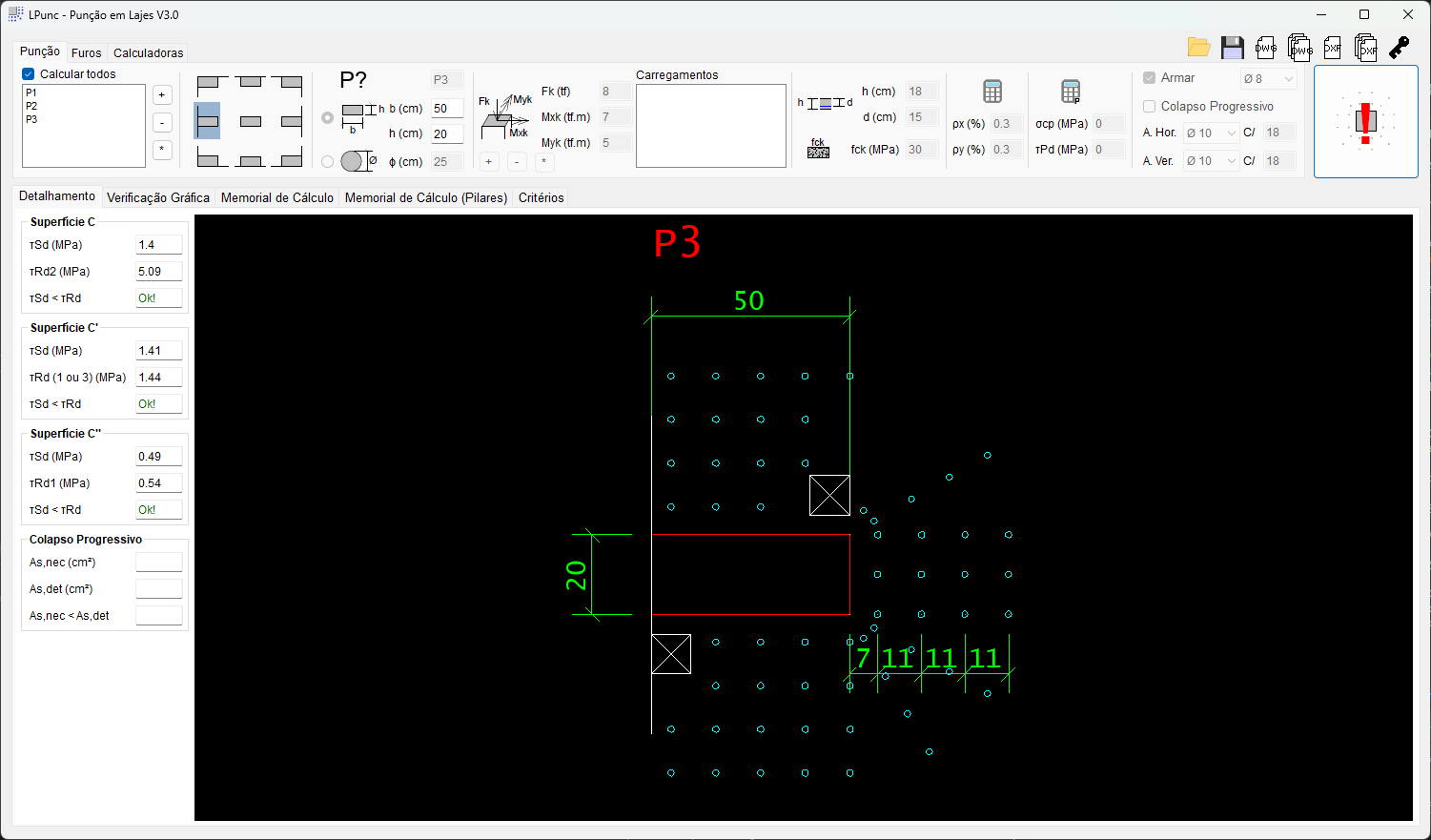

Cálculo e detalhamento à punção parar armaduras em todo contorno e armaduras em cruz; Cálculo e detalhamento simultâneo de múltiplos pilares;
Memorial de cálculo detalhado com os dados utilizados (u, d, K, Wp) para o cálculo das tensões em cada uma das superfícies críticas;

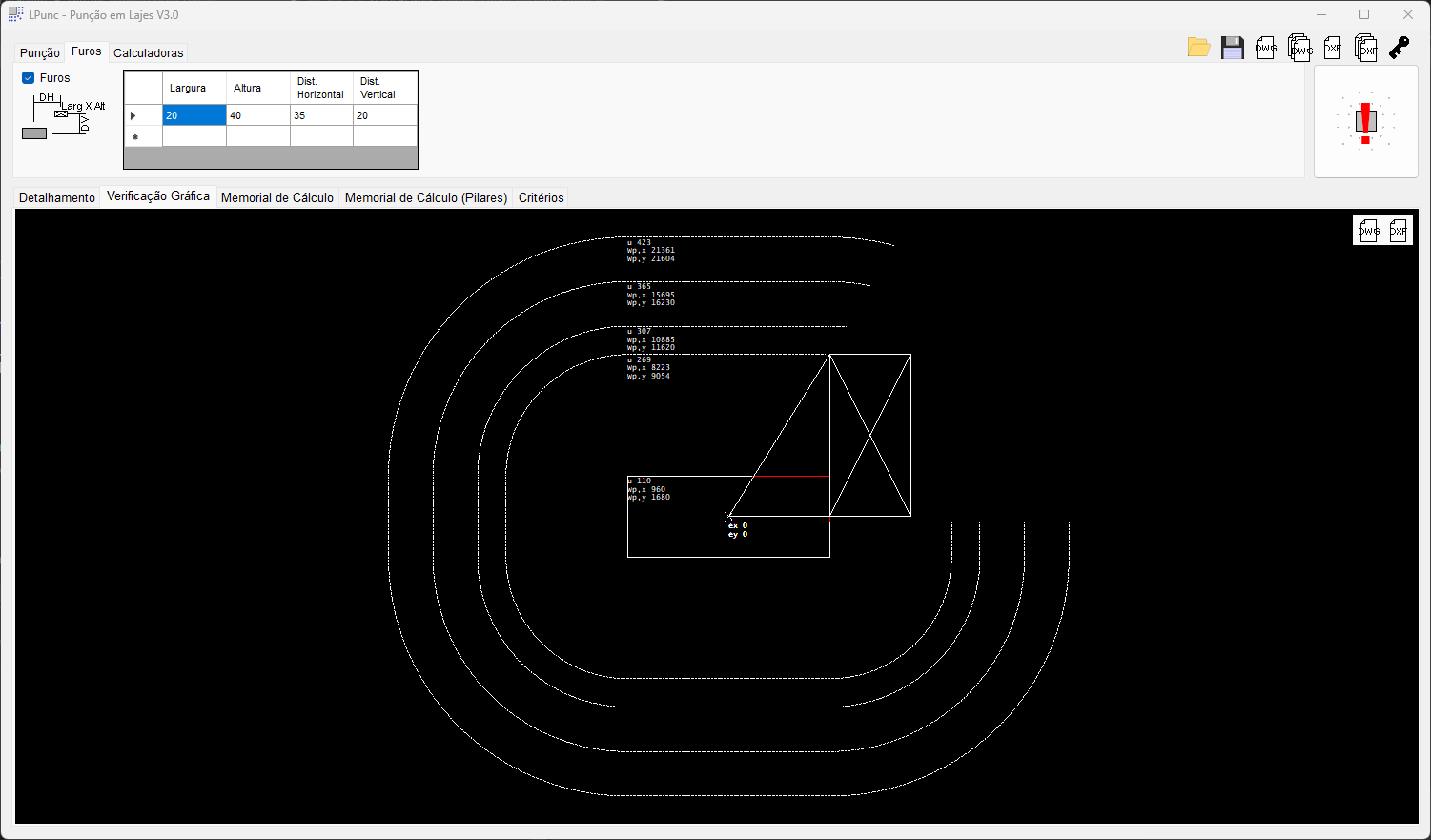

Memorial de verificação gráfica de punção com os dados utilizados (u, Wp e excentricidades);

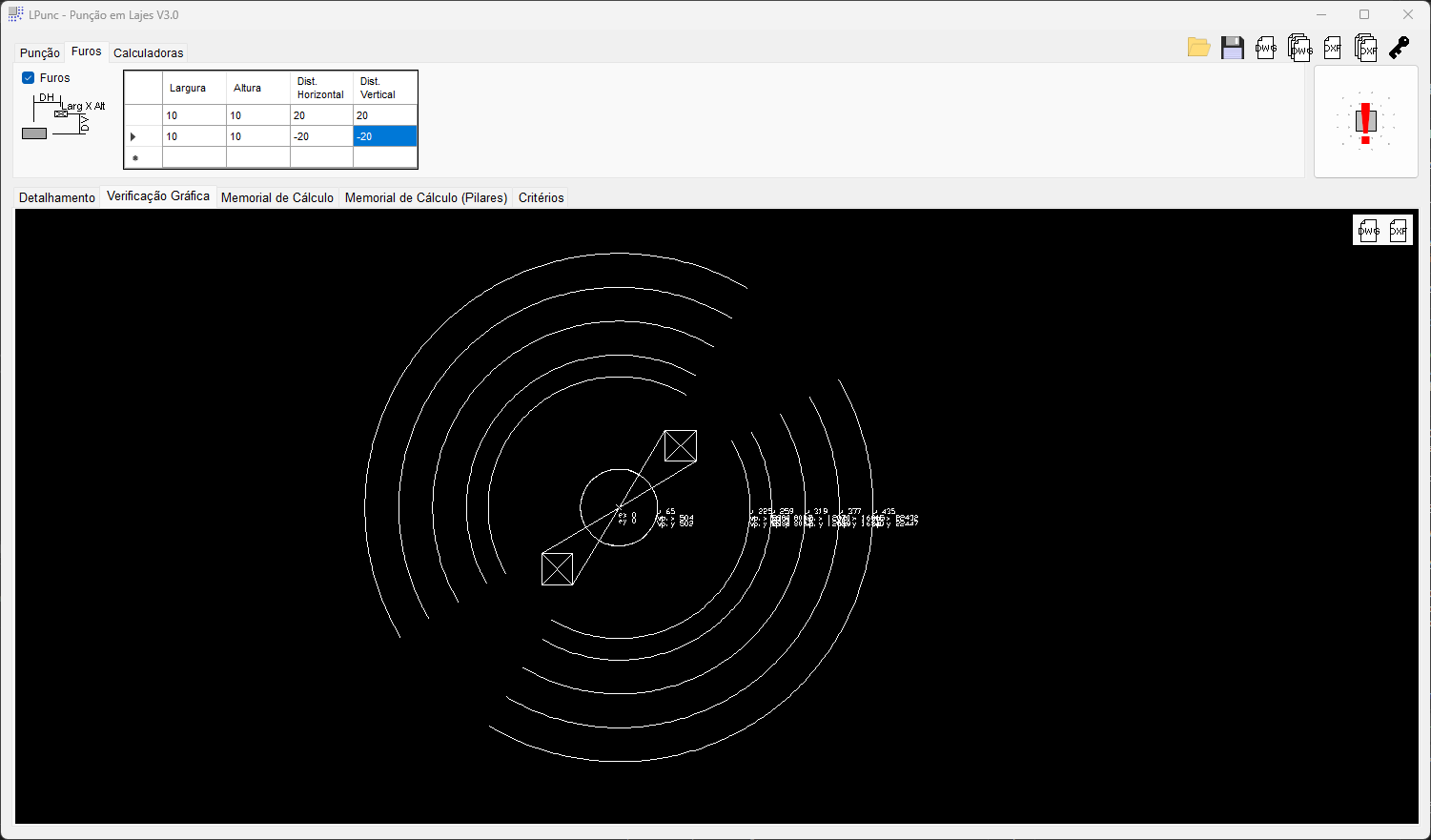

Possibilidade de consideração de múltiplos furos no cálculo de punção;
Calculadora auxiliar integrada para estimativa da taxa geométrica de armadura passiva;
Calculadora auxiliar integrada para consideração da protensão na punção;

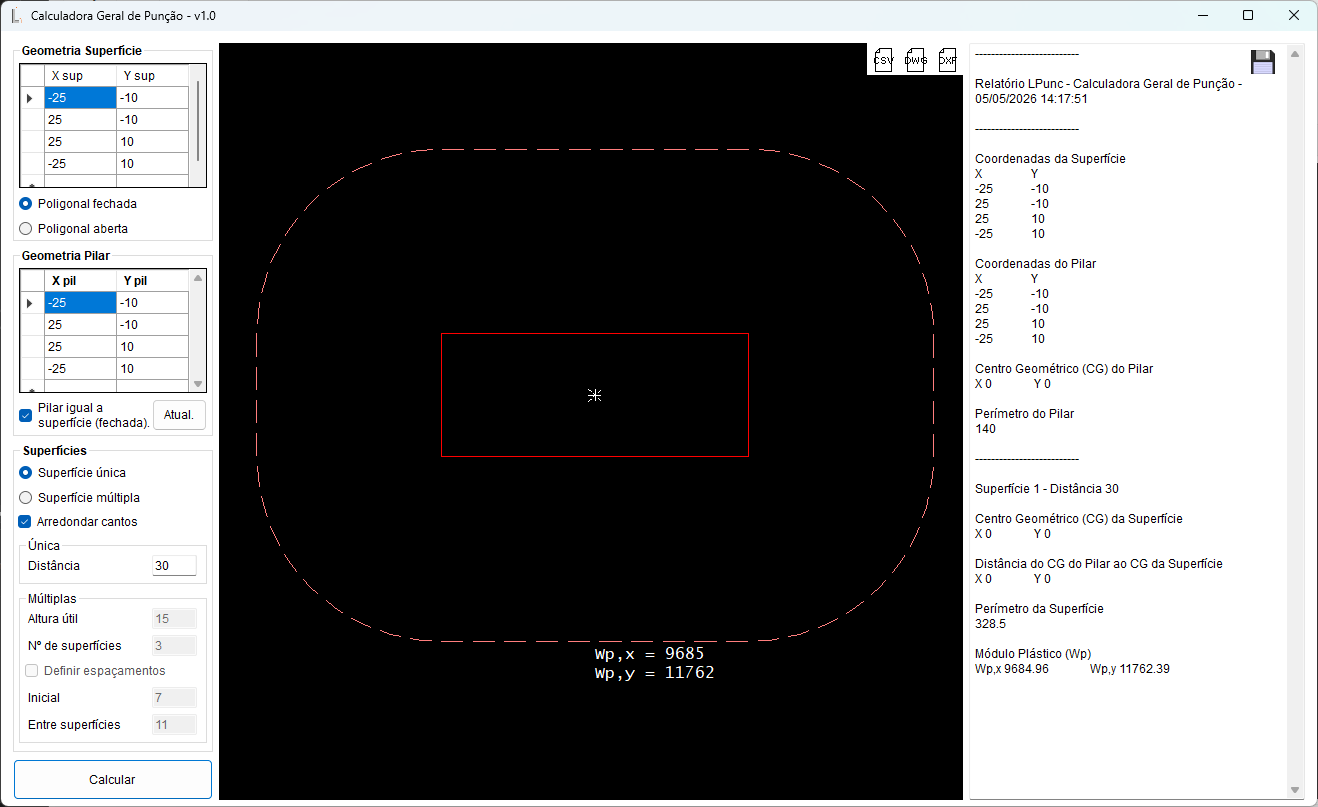

Calculadora geral de punção para pilares de seção qualquer;
Possibilidade de salvar os memoriais de cálculo em TXT;
Possibilidade de salvar os desenhos em DWG-TQS e em DXF;
Aba de critérios com várias possibilidades como: • Alteração de espaçamento entre armaduras • Consideração de estado múltiplo de tensões • Alteração da tensão de escoamento para os casos de utilização de studs • Cálculo refinado do Wp para pilares de canto e de borda • Alteração do eixo em que se calcula o módulo plástico (Wp) em pilares, entre outras.
Colaboraram nesse aplicativo o Engº Mauer Egas, o Engº Maurício Sgarbi, o Engº Reginaldo Lopes Ferreira e a Engª Adriana Patrícia Oliveira.
